直流單筆電橋
直流單臂電橋又稱惠斯登電橋，是一種精密測量中值電阻(1Ω～1MΩ的直流平衡電橋。通常用來測量各種電機、變壓器及電器的直流電阻。常用的有QJ23型攜帶式直流單臂電橋，圖1為它的面板圖。

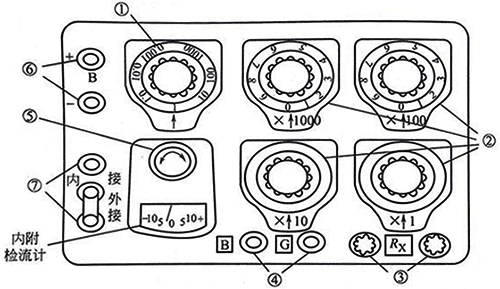

圖1 QJ23型直流單臂電橋面板圖
①直流單臂面板圖說明
a、比率臂轉換開關共分七擋，分別是0.001,0.01,0.1,1,10,100,1000。
b、比較臂轉換開關由四組可調電阻串聯而成，每組均有九個相同的電阻，分別為九個1Ω，九個10Ω，九個100Ω，九個1000Ω。調節面板上的四個讀數盤，可得到0～99990范圍內任意一個電阻值(其最小步進值為1Ω)。
c、被測電阻接線端鈕。
d、按鈕開關。B為電源開關，G為檢流計支路開關。電橋不用時，應將G鎖住(順時針旋轉)，以免檢流計受振損壞。
e、檢流計機械調零旋鈕。
f、外接電源接線端鈕。
g、檢流計短路片及內、外接端鈕。當使用機內檢流計時，短路片應與“外接”端連接。當使用外接檢流計時，短路片應與“內接”端連接。外接檢流計從“外接”端與公共端接入。
②單臂直流電橋測量步驟
a、將檢流計鎖扣打開，調節機械調零旋鈕，使檢流計指針指向零。
b、接上被測電阻Rx，根據It阻值范圍選擇適當倍率，使最高倍率(×1000))示數不為零為宜。
c、測量時，先按下電源按鈕“B”，再按下檢流計按鈕“G”，
若檢流計指針偏向“+”，則應增大比較臂電阻；若指針偏向“-”，則應減小比較臂電阻。調解平衡過程中不能把檢流計按鈕按死，待調到電橋接近平衡時，才可將檢流計按鈕鎖定進行細調，直至指針調零，電橋達到平衡。
d、根據比率臂和比較臂，按下式計算被測電阻Rx的值：Rx=比率臂比率×比較臂電阻
使用直流單臂電橋注意事項
a、測量前先將檢流計指針調零。
b、注意測量范圍。直流單臂電橋以測量10～1MΩ電阻為宜。用粗短導線將被測電阻牢固地接至標有“Rx”的兩個接線端鈕之間，尤其是測量小電阻時(如小于0.1Ω時)，引線電阻和接觸電阻皆不可忽略，避免帶來很大測量誤差。

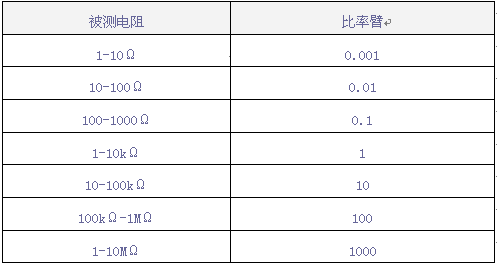

c、根據被測電阻的大小，選擇適當的橋臂比率。在選擇比率臂倍率時，應使比較臂的4擋電阻都能用上。這樣容易把電橋調到平衡，保證測量結果的有效數字，提高其測量精度。比率臂比率選擇如下表3所示。
d、電流線路接通后，按鈕不可長時間按下，以免標準電阻因長時間通過電流而使阻值改變。
e、測量電感線圈的直流電阻時，應先按下電源按鈕，再按檢流計按鈕；測量結束，應先斷開檢流計按鈕，再斷開電源，以免被測線圈的自感電動勢造成檢流計的損壞。
f、發現電池電壓不足時應及時更換，否則將影響檢流計的靈敏度，外接電源時，應符合說明書上規定電壓值。若長時間不用，應取出電池。
g、電橋使用完畢，應先切斷電源，然后拆除被測電阻，還要將檢流計鎖扣鎖上，以防搬動過程中振壞檢流計。對于沒有鎖扣的檢流計，應將按鈕斷開，它的常閉接點會自動將檢流計短路，從而使可動部分得到保護。
h、測量高阻值(大于1MΩ電阻時，因電路中電流較小，平衡點不明顯，可使用外接電源和高靈敏度檢流計，但外接電壓應按規定選擇，過高會損壞橋臂電阻。
直流雙臂電橋
直流雙臂電橋又稱凱爾文電橋，是一種適用于測量1Ω以下的小電阻。在電氣工程中，常常要測量金屬的電導率、分流器的電阻值、電機或變壓器繞組的電阻值等，在用直流單臂電橋測量這些小阻值電阻時，接線電阻和接觸電阻會給測量結果帶來不可忽視的誤差。直流雙臂電橋正是為了消除和減小這種誤差而設計的。圖2為直流雙臂電橋QJ103型面板圖。

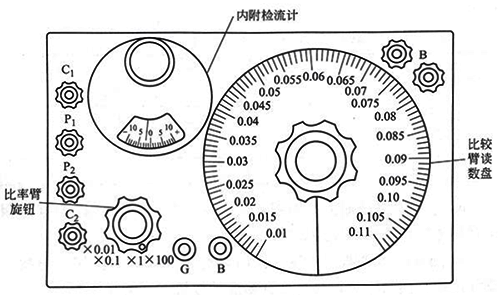

圖2 直流雙臂電橋QJ103型面板圖
調節比率臂和比較臂轉盤使電橋平衡，則：被測電阻Rx=比率臂比率×比較臂電阻
使用直流雙臂電橋方法與直流單臂電橋基本相同，但還應注意：

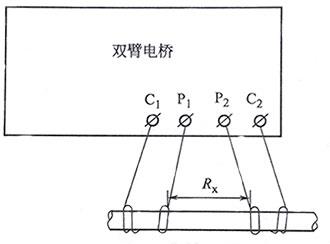

①直流雙臂電橋有四個接線端，即Pl，P2，C1，C2，其中P1、P2是電位端鈕，C1、C2是電流端鈕。被測電阻的電流端鈕和電位端鈕應與雙臂電橋的對應端鈕正確連接。當被測電阻沒有專門電位端鈕和電流端鈕時，要設法引出四根線與雙臂電橋連接，并用內側的一對導線接到電橋的電位端鈕上，兩對接頭線不能絞在一起，接線圖如圖2所示。
圖3 直流雙臂電橋QJ103型面板圖
②連接導線應盡量短而粗，導線接頭要除盡污物，應接觸良好，并且要連接牢靠，盡量減少接觸電阻，以提高測量精度。
③直流雙臂電橋工作電流很大，測量時“B”按鈕不要鎖定，且使用電池測量時，操作速度要快，以避免耗電過多。測量結束后，應立即切斷電源。
