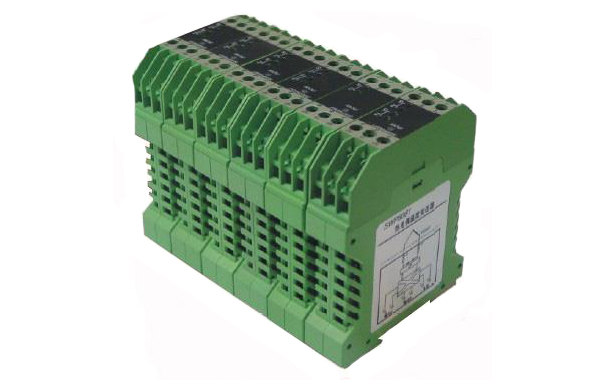

無源重復式齊納安全柵SWP8086-EX將來自安全區的電流信號，經本安柵隔離輸出單路電流信號到危險區，可控制危險區的如執行器等儀表。齊納安全柵SWP8086-EX除了具有高精度、高可靠性和高安全性的特點外，還不需要供電電源、當危險能量消除后能自動恢復正常工作、能量限制中的過流、過壓保護為兩組串聯，現場使用更安全。 產品廣泛用于油田、石化、電力、化工、冶金等行業DCS系統中。


無源重復式齊納安全柵特點
1、隔離式安全柵模擬傳輸精度達0.5%F.S。
2、溫度漂移：0.02%F.S。
3、能量限制中的過流、過壓保護為兩組串聯，現場使用更安全，當危險能量當危險能量消除后能自動恢復正常工作，不需要電源。
4、本安電路與非本安電路變壓器隔離，無直接聯系，隔離耐壓高達150Vms。
5、快速熔斷絲具有快速和高分斷能力，分斷能力達到250VAC電壓。符合最新本質安全型電路國際標準。
6、電源變壓器和信號變壓器整體封裝，消除元件彈接及達接的可能性，使產品具有高可靠性和安全性。
7、產品選用優質進口品牌的半導體器體，自動化SMT貼片工藝制造，以及計算機等現代化測試設備對產品測試，保證產品可靠。
8、產品設計電路充分優化，按國際電磁兼容性標準要求設計。
9、每一產品出廠前經過高溫老化處理，品質絕對保證。

檢測端隔離安全柵隔離性能更優越，并且不需要專門接地，很多場合操作端隔離安全柵逐步替代齊納安全柵。香港昌暉已停止本型號齊納安全柵的生產。

主要技術指標
1、防爆標記：[Exib]ⅡCT6
2、防爆參數：Uo≤2.5V；Io≤95mA；Co≤0.45u；Lo≤Q；Po≤0.3W；Um＝250Vrms/DC
3、電源電壓：24VDC±10%
4、消耗功率：1.8W（24V供電，二路20mA輸出）
5、輸出負載: ≤750Ω（內部250Ω負載）
6、輸出精度：0.2%F.S
7、溫度漂移：0.01%F.S
8、環境溫度：+5℃～40℃
9、相對濕度：5％～85％RH
10、儲存溫度：-40℃～85℃、
11、重量：約150ｇ
12、安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質。

齊納安全柵使用注意事項
1、SWP8086-EX齊納安全柵應安裝非危險場所。
2、SWP8086-EX齊納安全柵通往現場（危險場所）的軟銅導線截面積必須大于0.5mm2。
3、連接導線的絕緣強度應大于500V。
4、齊納安全柵SWP8086-EX本安端（有藍色標記）和非本安端電路配線，不得接錯和混淆。本安導線宜選用藍色作為本安標記。本安導線和非本安導線在匯線槽中應分開鋪設、采用各自保護套管。隔離式安全柵的本安側，不允許混有其它電源，包括其它本安電路的電源。
5、防爆電氣監督檢驗中心，給出的Co、Lo分布參數是相對與∏C級（氫氣級）的最大允許值，對于ⅡB級環境可把該參數乘以3，對于ⅡA級環境可把該參數乘以8。傳輸線選用不同規格的電纜時，其本身的電纜參數應予高度重視，不得超過規定值。
6、對齊納安全柵進行單獨通電調試時，必須注意隔離式安全柵的型號、電源極性、電壓等級及齊納安全柵外殼接線端上的標號。
7、嚴禁用兆歐表測試齊納安全柵端子之間的絕緣性。若要檢查系統線路絕緣性時，應先斷開全部齊納安全柵接線，否則會引起內部器件損壞。
8、凡與齊納安全柵相連結的現場儀表，均應為有關防爆部門進行防爆試驗并取得防爆合格證的儀表。
9、如齊納安全柵內部模塊損壞需要維修或更換時，原則上應由制造廠承擔。用戶自行維修時，應按照有關的注意事項，具體方法請按照維修的章節進行（本質安全型儀表的維修僅限于所述的范圍進行，其外維修與制造廠商量）。經檢修后方能重新投入運行。
10、齊納安全柵的安裝，使用和維護應嚴格遵照GB 3836.152000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關條款進行。
11、SWP8086-EX為取得防爆合格證的產品，不允許隨意更換影響防爆性能的元件或結構。
