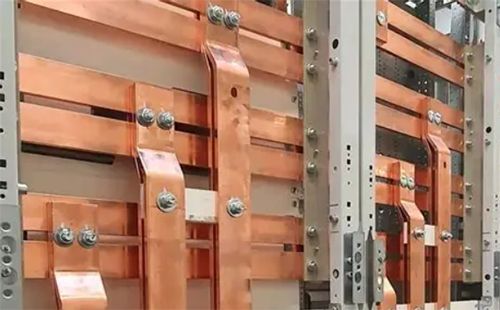

在我們國家，中、低壓柜內載流導體很少使用鋁排，更多的是使用銅排



大多數客戶會談“鋁排”色變，如果某廠家使用鋁排，第一印象會被貼上“偷工減料”的標簽。

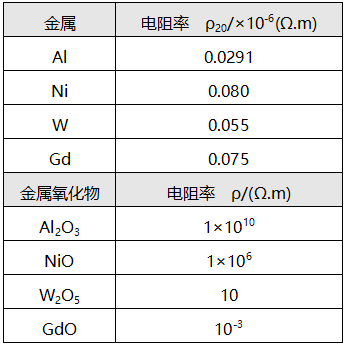

鋁排不受待見的主要原因是鋁在空氣特別容易氧化，形成幾乎是絕緣體的氧化鋁，接觸電阻很高，安裝時處理不當容易導致搭接處過熱

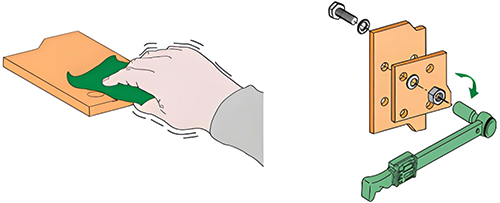

實際上，將鋁排鍍錫處理既可以避免氧化，還可以保持搭接處接觸電阻穩定。或者，在搭接前將鋁排搭接處氧化層通過機械的方式去除，再保證螺栓的緊固力矩，也可以避免搭接處由于氧化而導致過熱

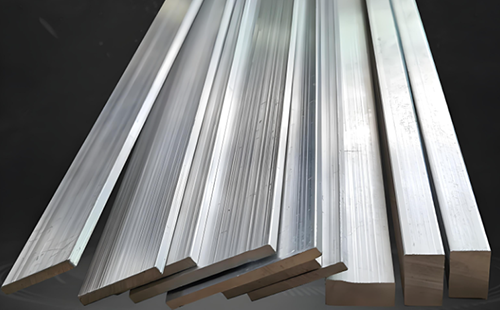

雖然國內比較在意使用鋁排，但是友邦印度卻特別喜歡使用鋁排，本文與大家共享一些設計過程中的心得。

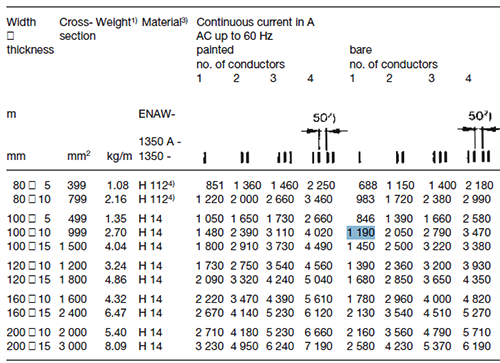

鋁排載流量可以參考德標DIN43670，比如表格中100×10的裸鋁排載流量是1190A，基于環境溫度35℃，運行溫度65℃，即該載流量對應的溫度差是30℃



對于一根導體，拋開環境溫度和允許運行溫度談?shì)d流量，都是耍流氓！

DIN43670給出了鋁排載流量的基礎數據，如果實際運行的環境溫度不是35℃而是40℃，鋁排允許運行溫度不是65℃而是90℃，那么100×10裸鋁排載流量是多少呢？我們的疑惑，標準的制定者早就幫我們想到了，我們只需要拿來就用。

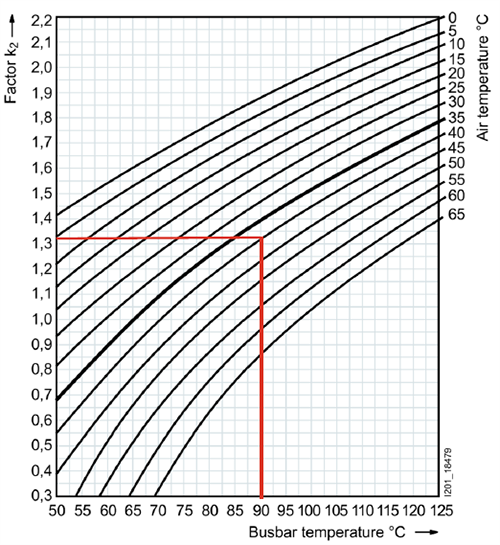

如下表所示，如果環境溫度是40℃，鋁排允許運行溫度是90℃，溫度差為50℃，此時查表的系數是1.32，鋁牌載流量是：1190×1.32≈1571A。


前面提到的載流導體允許運行溫度與環境溫度的差值，實際上有個專有名詞叫：溫升，單位為K。

溫升K與導體的載流量息息相關，如果允許運行溫度確定，我們甚至可以通過公式變化，計算不同溫度下的鋁牌載流量。



回到文章提及的印度低壓柜鋁排設計，其允許的最高運行溫度是90℃，環境溫度按40℃考慮，同時要50℃環溫下的降容，鋁排載流量的理論計算可以先參考DIN43670的基礎數據，再加以仿真和試驗修正。

作者：賓昭平
