1、制定背景

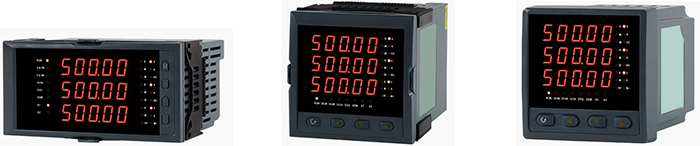

電測量?jī)x表校驗裝置一般用于檢定/校準單相或三相電壓表、電流表、功率表等交直流電測量?jī)x表，廣泛應用于各計量測試部門、鐵路、石油、化工等大型工礦企業、科研機構。電測量?jī)x表校驗裝置量值的準確與否影響到這些行業的生產與安全。
在JJF 1923-2021《電測量?jī)x表校驗裝置校準規范》制定之前，電測量?jī)x表校驗裝置的校準無據可依，有的省有制定地方校準規范或采用自編方法等，但無法在校準項目、校準方法、標準器選擇等方面做到統一。
為此，全國電磁計量技術委員會以MTC18(電磁)函[2017]12號《國家計量技術法規制定/修訂計劃立項通知》批準立項，委托河南省計量科學研究院等單位共同負責起草了《電測量校驗裝置校準規范》。JJF 1923-2021于2021年10月18日由市場監管總局批準，2022年4月18日起實施，實現了電測量?jī)x表校驗裝置量值的全國統一。
JJF 1923-2021的起草既結合了現有省地方規范和電力行業檢定規程，又充分考慮到電測量?jī)x表校驗裝置的現狀和實際工作，以確保校準規范的先進性、實用性和可操作性。
2、JJF 1923-2021主要內容解析
2.1 適用范圍
JJF 1923-2021適用于0.05級及以下電測量?jī)x表校驗裝置的校準。電測量?jī)x表校驗裝置具有單相或三相交流電壓、電流、頻率、功率及相位輸出功能，同時可具有直流電壓、直流電流輸出功能。其中，交流電壓上限為1000V，交流電流上限為100A，頻率范圍為(40～70)Hz；直流電壓上限為1000V，直流電流上限為100A。
目前，絕大多數電測量?jī)x表校驗裝置的準確度等級都是0.05級及以下，都適用于本規范，極個別0.05級以上的電測量?jī)x表校驗裝置，考慮到現有標準器的技術指標不能滿足JJF 1923-2021的要求，將來由全國電磁計量技術委員會另行安排。
2.2 計量特性
2.2.1 示值誤差
電測量?jī)x表校驗裝置的示值誤差包括交流電壓示值誤差、交流電流示值誤差、有功功率示值誤差、無功功率示值誤差、相位示值誤差、頻率示值誤差、直流電壓示值誤差和直流電流示值誤差。除了相位和頻率采用絕對誤差表示，其余均采用引用誤差表示，不同級別電測量?jī)x表校驗裝置的具體要求不同。
2.2.2 短期穩定度
查閱大量此類電測量?jī)x表校驗裝置的技術資料，給出的穩定度指標大都為1min的穩定度，而電測量?jī)x表校驗裝置在實際工作中主要用于檢定/校準交直流電測量?jī)x表，也對短期穩定度有一定要求。因此JJF 1923-2021要求在規定時間間隔(1min)內，其穩定度一般不大于相應等級最大允許誤差絕對值的1/5。
2.2.3 負載調整率
負載調整率是衡量一臺電源好壞的指標，JJF 1923-2021要求負載從空載到額定負載變化時，校驗裝置輸出值的相對變化量不大于1%。
2.2.4 波形失真度
對于交流輸出信號，需要考察其波形失真度，電測量?jī)x表校驗裝置波形失真度應不大于0.5%。
2.2.5 對稱度
對稱度僅適用于三相電測量?jī)x表校驗裝置，包括電壓、電流對稱度和線間相位對稱度。電壓、電流對稱度是指每個相電壓(或相電流)與三相平均值之差，用百分?jǐn)?shù)表示。線間相位對稱度是測量任一相電壓(電流)與另一相電壓(電流)間的相位角，取其與120°的最大差值。不同級別的電測量?jī)x表校驗裝置的要求不同。
2.2.6 直流紋波
電測量?jī)x表校驗裝置在輸出直流信號時，由于直流信號一般是通過交流信號整流、濾波后得來的，不可避免地在直流量中會有殘余的交流成分，這種疊加在直流量上的交流分量就稱為紋波。紋波會降低電源的效率，使被測設備運轉不正常，嚴重的還會導致被測設備燒毀，JJF 1923-2021規定校驗裝置的紋波含量一般不大于1%。
3、主要校準方法
3.1 校準點的選擇
JJF 1923-2021對校準電測量?jī)x表校驗裝置各功能示值誤差時校準點的選取作了詳細規定。需注意，在選擇有功功率校準點時，電壓基本量程和電流基本量程組合為基本量程，基本量程在功率因數為1.0時，選擇3～5個校準點，在功率因數為0.5L和0.5C時，分別選擇2～3個校準點。另外，電壓基本量程和電流所有非基本量程組合、電流基本量程和電壓所有非基本量程組合應在功率因數為1.0、0.5L、0.5C時分別選擇2～3個校準點，也可根據客戶的需求選擇其他電壓量程和電流量程進行組合。
3.2 交流電流和直流電流示值誤差
考慮到標準電流表的量程有時不能覆蓋電測量?jī)x表校驗裝置的量程，或技術指標不能滿足校準的需要，JJF 1923-2021中除了標準表法，還給出了電流電壓轉換法，可通過電流電壓轉換器將電流信號轉換為電壓信號進行校準。
3.3 短期穩定度
電壓、電流、功率均需進行短期穩定度試驗，校準點一般選擇各功能基本量程的量程值，可與示值誤差校準同時進行。
3.4 負載調整率
交直流電壓、交直流電流都需進行負載調整率試驗，校準點選擇基本量程的量程值，按照電測量?jī)x表校驗裝置說明書中給出的額定負載值進行試驗，負載電阻可以選擇實物電阻，也可選擇電子負載。
3.5 波形失真度
電測量?jī)x表校驗裝置的頻率范圍是(40～70)Hz，屬于工頻，大多是用50Hz，因此在進行波形失真度試驗時，頻率設置為50Hz，校準點選擇基本量程的量程值，電壓和電流均需進行試驗。JJF 1923-2021中進行失真度測量使用的設備為失真度測量?jī)x，也可選擇其他經過溯源的失真度測量設備。電流波形失真度測量時，是通過負載電阻將電流信號轉換為電壓信號進行測量。選擇負載電阻時，需選擇純阻性負載，且不應超過電測量?jī)x表校驗裝置的負載能力。
3.6 對稱度
校準點選擇在交流電壓、電流基本量程的量程值，頻率為50Hz。線間相位對稱度，要在功率因數為1.0、0.5L、0.5C時分別測量。改變相位角后，不允許再分別調節相位。
3.7 直流紋波
校準點選擇基本量程的量程值，直流電流紋波測量需要接入無感電阻。選擇無感電阻時，需考慮其額定電流，且不應超過電測量?jī)x表校驗裝置的負載能力。
作者：(河南省計量測試科學研究院)寧亮、陳清平
