YR-100過程校驗儀是一種多功能、高精度的便攜式儀器，可用于校準、測試工業過程裝置及各種電氣設備，支持電流、電壓、電阻、頻率、熱電偶、熱電阻等多種信號類型，最高精度可達0.01%，帶RS232通信，YR-100過程校驗儀是工業現場、實驗室以及各類儀表制造商必備的計量工具。

過程校驗儀長期的高精度精度和高穩定性是產品品質核心！昌暉儀表努力將影響過程校驗儀精度和穩定性的溫度漂移、時漂、噪聲等諸多因素降低到幾乎可以忽略不計，使得難以檢測控制的微歐、微伏、微毫安等特小信號也極其穩定，確保過程校驗儀在多年校準期內的穩定性和精度。

昌暉過程校驗儀應用領域
工業計量與校準；溫度和壓力儀表維護和檢修；自動化維護和檢修；工程建設調試；控制系統信號源檢測和診斷；現場儀表維修部分配置；電力行業熱工實驗室成套；DCS系統和PLC系統I/O測試。



哪些人員會用到過程校驗儀？
儀表專業工程師；自動化系統應用工程師；工程調試人員；運行維護人員；電氣自動化工程師；計量校準專業人員；自控系統售后和維修人員等在工作中都需要使用過程校驗儀，一表多用、高穩定、高精度和高性價比是大家對此產品的核心需要。

一、過程校驗儀功能
1、過程校驗儀電壓測量/輸出
2、熱電偶、熱電阻測量/輸出
3、電流測量/輸出
4、脈沖計數
5、電阻測量/輸出
6、階梯輸出
7、頻率測量/輸出
8、冷端手動、自動補償選擇
9、模擬二線制、三線制變送器輸入
10、熱工手冊



二、昌暉過程校驗儀特點
1、手持式過程校驗儀
手持式設計使過程校驗儀(http://www.huatongjz.com/product/389.html)具有應用方式靈活、操作簡便的特點，它可以通過按鍵操作直接進入指定功能區。在工業現場，您可以將YR-100掛在身邊對各種電氣設備和傳感器進行檢測，給您的現場維護工作帶來便利和方便。
2、信號輸出和測量可同步進行
在常規檢測中，經常需要多種測量設備組合才能完成對電氣設備的檢測，如信號源、電阻箱和萬用表等?，F(xiàn)在，只要用一臺YR-100過程校驗儀，既能對熱電偶、熱電阻以及電流、電壓等儀表執行常規檢查和維護，又能對變送器、溫度調節器和信號隔離器進行維護和診斷，它為提高您的工作效率提供了極好的手段。
3、高精度、多功能的源和測量
對于源單元和測量單元的直流電壓、直流電流具有高精度和高穩定性?？蓪χ绷麟妷?、直流電流、電阻、熱電阻、熱電偶和頻率等進行測量。
4、環路供電
具備24V配電能力，在向環路供電(最大30mADC)時，能夠測量來自二線制變送器、三線制變送器的電流信號。
5、查表功能
熱工手冊實現熱偶的毫伏值與溫度值、熱電阻的電阻值與溫度值的快捷互查。
6、智能插孔
在應用校驗儀進行測量和輸出信號時，相對應的表筆插孔導光柱會發出閃光，提示用戶將測試表筆插入該插孔，智能化的提示給您的操作帶來方便。

三、過程校驗儀技術參數

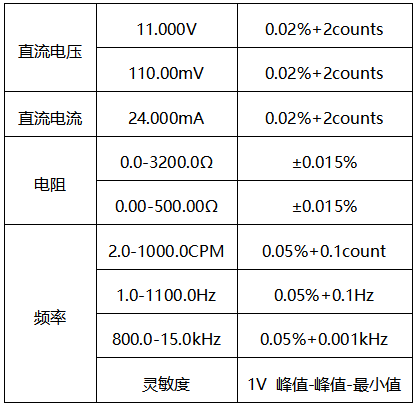

1、過程校驗儀測量精度

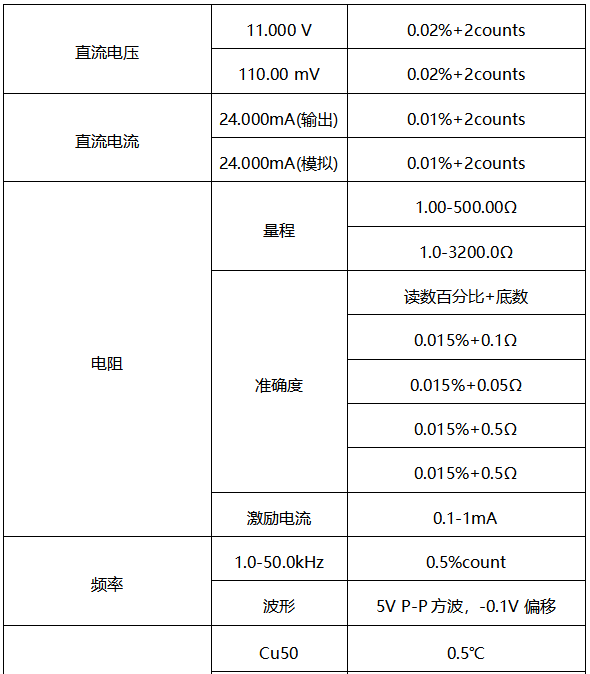

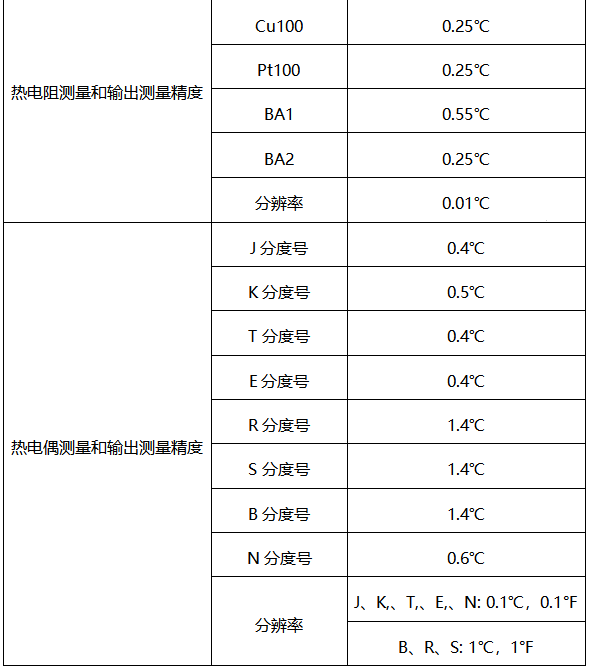

2、過程校驗儀輸出精度

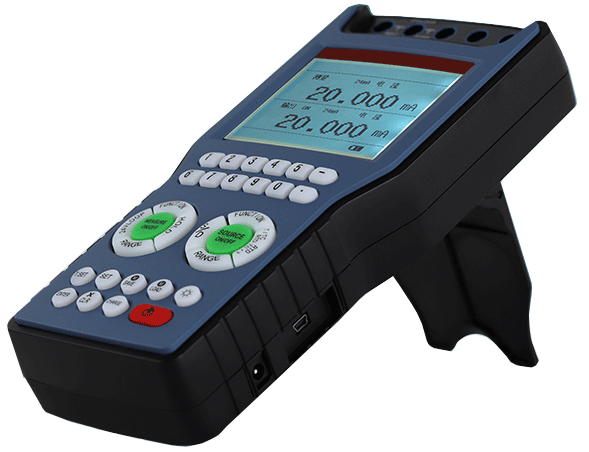

四、過程校驗儀描述
1

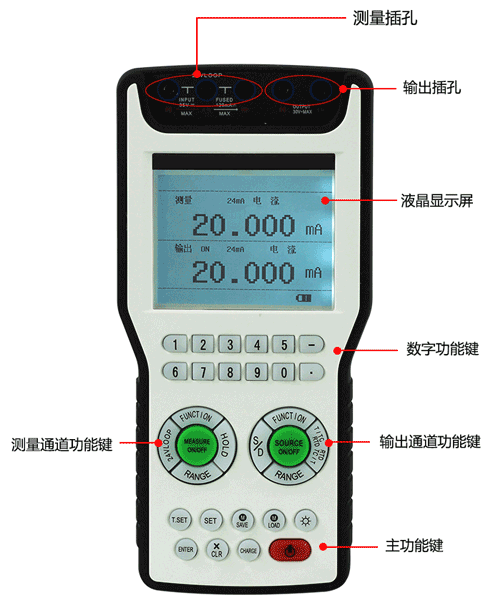

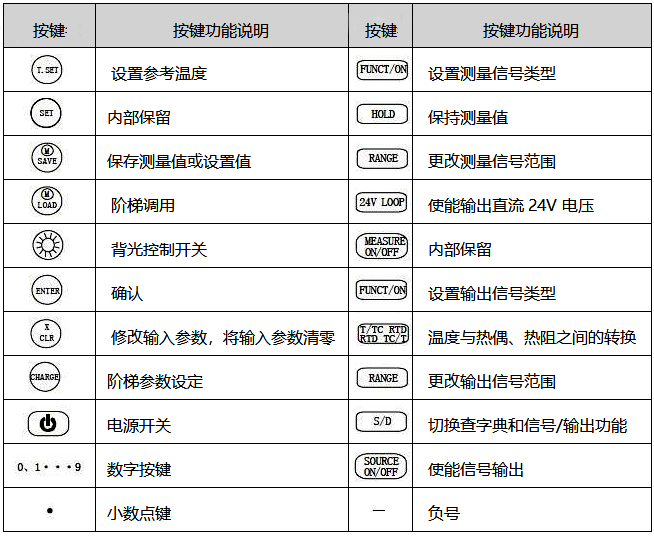

2、過程校驗儀按鍵功能定義

3、過程校驗儀顯示方式



五、過程校驗儀配件說明
1

、過程校驗儀電池充電插口：用于電池充電器/通電電源的插口
電池容量指示條顯示在顯示屏的右下方，當指示條顯示在閃爍時，提示電池已沒電，需及時用電池充電器進行充電
2、過程校驗儀RS232連接口：用于將過程校驗儀測量數據上傳到上位機
3、保險絲：電流輸入保險絲
更換保險絲：當保險絲壞掉時，用螺絲刀螺開取出壞的保險絲，更換新的保險絲，然后重新用螺絲刀將保險絲固定在校驗儀上

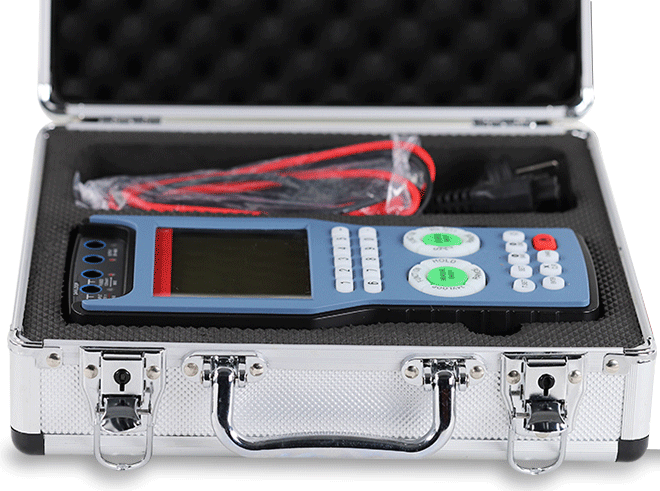

六、過程校驗儀出廠標準配置
1

、原裝歐洲進口鱷魚夾2對(一紅一黑)/原裝歐洲進口硬點測試線套件2對(一紅一黑)



2、充電器1個、鋰電池、測溫探頭1個



3、高檔包裝箱1個



4、保險絲1個
5、資料袋：使用手冊，保修卡
