鉑電阻元件內引線形式
①兩線制
即鉑電阻元件兩端各有一根引線。其配線簡單，成本低，大多產品采用兩線制。用于測量精度要求不高的場合，導線長度不能過長，否則將增大測量誤差。
②三線制
鉑電阻元件的一端連接兩根引線，另一端連接一根引線，此種引線形式就叫三線制。它可以消除內引線的影響，測量精度高于兩線制，常用于測溫范圍窄，導線太長或?qū)Ь€布線中溫度易發生變化的場合.三線制引線方式與不平衡電橋配合使用，兩根導線分別接在電橋的兩個橋臂上，另一根導線接在電橋的電源上，消除了引線電阻變化的影響。
③四線制
在鉑電阻元件的兩端各連接兩根引線的方式稱為四線制。其中兩根導線為熱電阻提供恒定電流，把電阻轉換成電壓信號，再通過另兩根導線把電壓信號引至測量?jī)x表。四線制可完全消除引線的電阻影響，但結構較復雜，在溫度變送器及DCS中有應用。

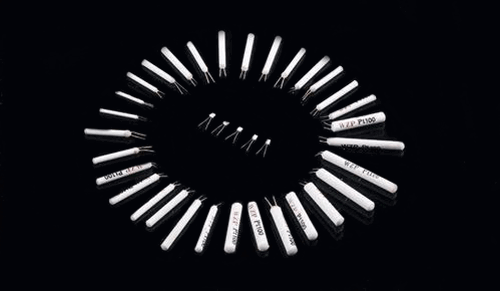

常用的鉑電阻元件有云母元件、外繞式整體燒結鉑電阻元件、內繞式陶瓷鉑電阻元件、薄膜鉑電阻元件等，這些鉑電阻元件引線形式都可加工成兩線制、三線制和四線制，溫度測量中應用最廣泛的的三線制鉑電阻。
