在現代大型工程項目中，項目規模越來越大，所涉及的資金和總人工時也日益增多；絕大部分項目不僅流程復雜，專業配備齊全，而且為了減少風險和取得更好的經濟效益，對項目工期也有著嚴格的要求。在這樣的背景下，無論是業主還是工程公司，都在想方設法地建設團隊，理順專業職責和專業間的條件關系，力圖加強專業間的協同工作，降低成本和縮短工期。在設計經理的帶領下，各個專業負責人進行協商，共同完成專業間條件關系表，以期對各專業提出和接受條件的時間節點達成一致性。這些措施有效地從人員和制度上，對專業間的協同工作給予了保障；但與此同時，僅僅這兩方面的工作還是不夠的，在各專業間依然存在大量的重復勞動，各專業間文件的傳遞仍需要批量傳遞，因此，工程公司需要更加高效的專業間協作，來提高工作質量和工作效率。
面向?qū)ο笫荂OMOS軟件平臺理念的基礎，在該軟件平臺中，工廠各設備組件都能有全面的描述，并且以逼真的圖形方式顯示出來，對包括與設備組件相關的所有數據進行圖形化、數據化的描述，構成了數據庫中的單個單元，即對象。由于完整的工廠信息存儲在數據庫中，因此工程設計和運背階段涉及的所有專業和部門始終能訪問指定付象的相同數據、這樣一來每位用戶就可在相關設計文檔中直接看到對象或文檔的更改內容，相關數據表、列表和其他文檔均與相應對象關聯，在不同文檔類型和各個對象之間可輕松進行導航。所有工廠設備組件都完美地契合，從而使項目工作更為高效準確。
COMOS軟件平臺為所有專業始終保持一致性和透明性的數據，本地化的流程管理及單一數據庫使得下游專業可提前介入設計，縮短項目周期，而提高項目效率，數據流轉到哪個專業，共花費了多長時間，管理部門一目了然。從項目管理的角度，可以清晰看到數據流轉的狀態，為后續的流程管理和優化提供了真實可靠的數據基礎。
在COMOS軟件平臺中，F(xiàn)EED模塊用于開展前期工藝包設計，隨后工藝包數據可以通過接口傳遞給COMOS P&ID模塊，然后開始進行工程項目的基礎設計。基礎設計開始以后，以項目的P&ID圖作為工程設計的源頭，所建立的設備、管道、儀表等對象及其屬性被其他的專業和后續設計及工廠管理、運營階段反復使用和關聯。P&ID圖完成以后，電氣、自控專業在該平臺建立電氣設備和儀表的位號對象，再使用其中的EI&C模塊進行電儀專業工程設計，自控設計人員在位號對象建好以后，使用COMOS邏輯圖模塊設計控制邏輯圖及DCS機柜等自動控制系統。COMOS軟件平臺結構如圖1所示。

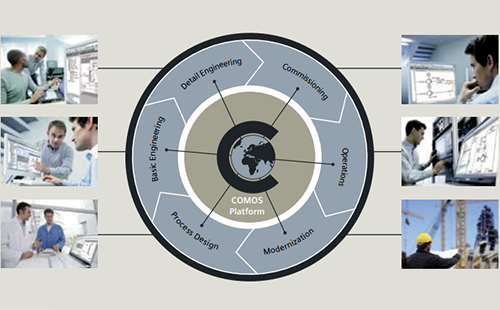

圖1 COMOS軟件平臺架構示意

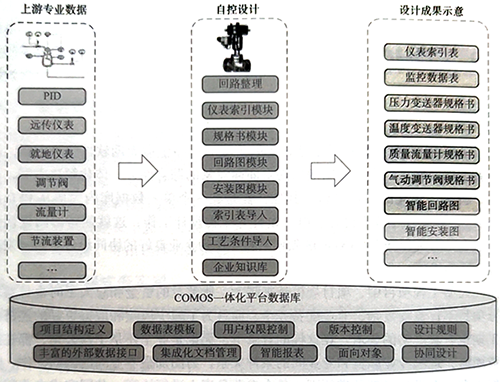

西門子COMOS軟件主要功能模塊
COMOS I＆C作為COMOS軟件平臺中的一個模塊，主要用于自控專業輔助工程設計，為自控工程師提供一個相互協作的工作環境，自動導入上游專業的數據，并快速、簡單地創建索引表、規格書、回路圖、安裝圖等，并且這些圖紙和文檔上有智能符號以及與其他專業之間的最優連接，自動生成專業要求的各種報表，同時作為企業的專有技術知識庫，可以共享、繼承和沉淀企業的知識和經驗。由于數據一致性高，大幅減少了項目前置時間，提高了工程師的設計效率，同時也提高了項目質量。COMOS I＆C主要的功能模塊包含儀表索引、輔助計算、規格書、安裝圖、回路接線、材料表、邏輯圖、I＆C快速數字化交付工具、軟件技術接口等。
1、儀表索引模塊
儀表索引模塊為設計人員提供快速創建和管理儀表數據的功能，用來處理儀表索引、I/O清單、報警聯鎖一覽表、各種儀表安裝委托等表格類的文件。在數據庫中內嵌儀表類型庫，典型回路庫及行業設計規范，提高設計人員管理所有回路及相關儀表的效率，快速完成儀表相關的表格內容。該模塊功能界面簡單易操作，可根據設計習慣定制各種工具，方便儀表工程師快速完成儀表數據的完善和管理，由于多個專業使用同一個平臺數據庫，系統可自動從上游專業獲取并自動創建回路及儀表數據，也可通過Excel數據表導入功能來導入儀表和各類工藝委托書等相關數據，輔助設計人員快速完善儀表索引。并可利用軟件查詢的優點，從數據庫導出儀表清單、I/O索引表、報警聯鎖表、信號類型表、電氣聯鎖信號表等儀表數據。
2、輔助計算
COMOS I＆C根據用戶提供的專業算法并由專業人員參與共同開發儀表設計的輔助計算功能，內容包括：溫度計套管插入深度計算，量程計算，遷移量計算，節流裝置計算，控制閥計算，管道內外徑、材質和壓力等級計算等，通過輔助計算可以協助工程師校驗設計成果，防止設計失誤，提高設計質量。
3、規格書模塊
按照企業文檔管理標準，在數據庫定制各類儀表的規格書模板，并根據用戶提供的設計規則、設計習慣定制規格書管理界面，定義默認規格項，增加規格項之間的邏輯關聯關系，實現規格項自動寫值，批量獲取計算模塊的數據結果，定制批量查詢、修改工具，幫助工程師快速完成規格書數據的完善工作，并根據項目要求，一鍵輸出標準的規格書文檔，提高其工作效率；也可根據不同的需求，從數據庫快速篩選提取規格書數據并輸出至Excel文件，比如規格項列表、規格書委托表、設備匯總表、規格書列表等。
4、安裝圖模塊
COMOS I＆C數據庫導入外部材料代碼表庫、材料庫、安裝圖圖庫，定義材料編碼，為設計人員定制材料庫和安裝圖庫的管理工具，方便用戶新建材料和修改材料名稱、代碼、參數，以及定義材料與材料編碼的規則和內在聯系，根據用戶篩選條件，自動列出符合條件的安裝圖模板，供用戶選擇；也可列出安裝圖庫，用戶按分類選擇，自動完成材料統計及儀表安裝圖。大幅提高了工程師的設計效率及質量；同時作為企業的專有技術知識庫，可以共享、繼承和沉淀企業的知識和經驗。
5、回路接線圖模塊
設計人員在完成儀表索引后，在回路接線圖模塊通過配置回路儀表、接線箱、電纜、端子排、控制系統、控制柜、控制卡件的功能，最終自動生成回路接線圖。通過定制硬件的接線選型規則，輔助工程師完成回路接線配置過程。系統可根據儀表的選型及接線方式自動創建接線箱，端子及電纜，根據儀表索引中的信號類型、I/O類型、控制系統名稱自動創建控制柜及控制卡件，在完成一系列的配置后系統可自動生成回路接線圖。
6、材料表模塊
通過一定標準規則的定制開發，設計人員在完成儀表索引和規格書后，系統可按照各類儀表的型號及規格自動歸類統計出材料，并按照標準的模板輸出設備材料表，輸出格式可選擇PDF或Excel文件。
7、邏輯圖模塊
邏輯圖模塊用于管理和使用功能邏輯圖，規劃邏輯控制系統的功能，同時以圖形和邏輯兩種方式映射到邏輯圖中。邏輯圖模塊的圖例和邏輯圖的模板按照設計標準管理，從而規范了圖紙和設計習慣。設計人員設計完成控制邏輯后，系統能夠基于設定條件給出邏輯結果，輔助設計人員及時判斷邏輯設計的準確性，進而改進優化邏輯關系，并根據設定的因果關系自動輸出因果表。邏輯圖模塊也可通過COMOS PAA軟件接口將設計好的邏輯圖導出至西門子的PCS7系統，自動生成PCS7系統的CFC和SFC，從而提高工作效率。
采用邏輯圖模塊和PCS7系統實現的一體化工程設計，打通了工廠規劃與流程自動化設計之間的障礙，以及由此產生的與運營階段的差距，兩者之間可以輕松交換數據，杜絕數據丟失，工廠設計和運營期間所有流程完全一體化，可以自行設計PCS7系統硬件和軟件?？梢栽诠S所有規劃階段以較少數量的接口實現全局一體化工程設計，整個工廠的結構都可以從控制系統內的工程設計數據當中生成，簡化了自動化部分的工程設計工作，從而節約了大量時間。在反方向上，運營期間對自動化功能的變更也可以從PCS7系統傳遞給COMOS軟件平臺。該軟件平臺內的數據庫也由此立即得到更新，同樣更新了整個工廠文檔。
8、I＆C快速數字化交付工具
基于GB51296標準，COMOSI＆C可以協助儀表專業快速輸出該規范中要求的工廠對象及屬性、關聯文檔等?？砂凑沼脩繇椖课臋n管理的標準，通過定制實現一鍵自動輸出數據文件。
9、軟件技術接口
COMOS軟件平臺作為一個開放系統，開發靈活，基于一系列的標準和協議提供與其他系統的接口?？梢酝ㄟ^Xml，Excel，Access的文件格式與其他工程輔助軟件交換數據，通過簡單的定義規則，實現對文本文件的解析，進而實現在COMOS軟件平臺中的諸如創建設備，設置屬性等一系列批量操作，也可將COMOS軟件平臺數據通過文件傳遞給其他系統，例如與SPF，AVEVA，PDMS的儀表數據接口，與設備專業設計軟件PV的接口；也可與同樣采用SQL數據庫的其他工程軟件交換數據庫層級的數據，實現快速有效的數據交互。
西門子COMOS軟件主要數據庫
COMOS軟件平臺適用于Access，MS SQL，Oracle三種類型的數據庫，所有專業設計都在同一個數據庫里開展設計工作，COMOS數據庫首先保證了它可以作為一個工程、數據、文檔的平臺，該平臺中的任何信息都可以在不同的專業、不同的區域，不同的項目中實現訪問。而且，該平臺一個很重要的功能便是與其他數據平臺以及設計工具實現高度集成，能夠縮短設計周期，增強數據安全性，更好地適應項目要求，儀表工程師在設計過程中所使用的儀表庫，設備庫，材料庫，安裝圖庫，文檔模板庫，控制閥樣本庫等都來源于同一個數據庫，既能滿足本專業設計需求，又可以在協同設計中與上下游專業做到數據共享，保證了項目設計數據的質量，同時又便于管理員對數據庫的維護。
西門子COMOS軟件主要維護功能
1、儀表庫
儀表庫的維護包含儀表類型庫和儀表設備庫，儀表類型庫數據包含選型及索引數據，儀表設備庫數據包含各類儀表的規格書數據及其他數據，僅授權賬號方可修改維護儀表庫。
2、控制閥樣本庫
控制閥數據庫作為企業知識庫之一，包括閥門廠商樣本庫，閥門類型，閥芯類型和型式，可調比，閥座型式，閥門Cv數據等，在設計過程中工程師可查詢調用樣本庫數據，但沒有權限修改樣本庫數據，只有授權的賬號才可以根據實際需求修改閥門樣本庫的數據。
3、材料庫、安裝圖庫
儀表專業管理人員可根據安裝圖模塊功能的實際需求維護材料庫，添加、修改及刪除相應的材料，也可修改、增加、刪除安裝圖。
4、電纜庫、接線箱類型庫、端子庫、控制卡件類型庫
儀表工程師在使用回路接線模塊時可進行電纜、接線箱、端子、控制卡件的選型、但沒有權限修改，只有授權的賬號才可以根據項目需求修改相應的設備庫。
5、文檔模板庫
數據庫文檔模板是按照企業標準定制，定制內容包含文檔類型，企業Logo，圖紙大小，圖框數據，文檔內容等，數據庫模板有：儀表索引表，各類規格書，安裝委托，安裝圖等，僅授權賬號，刪除修改及新增文檔模板。
6、數據導入導出
COMOS軟件平臺支持Excel.Xml及Access格式數據的導入導出，數據庫里的儀表數據可由儀表工程師根據需求自由選擇導入或是導出，比較常用的數據表導入導出已提前定制導入導出工具，儀表工程師只需執行導入導出操作即可，特殊的數據可由工程師自行靈活定制，比如ExcExcelel數據導入，儀表工程師可設置批量導入，數據導出可定制QUERY來選擇Excel或是Xml文件。
西門子COMOS軟件實際工程應用
西門子COMOS軟件平臺方便實用的功能和靈活的定制性為用戶提供了各種方便易用的工具，滿足專業設計需求，該軟件平臺已經在石油化工行業各工程公司有所實踐，不僅能滿足專業設計的絕大部分需求，也可通過交付模板的定制實現工程項目的數字化交付。
