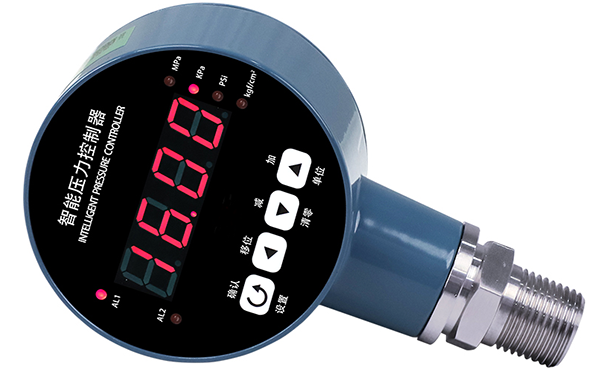

壓力開關維護檢修規程以昌暉儀表YR-CY82壓力開關為例說明，其他同類儀表可參考使用。
壓力開關主要技術指標
1、設定值控制范圍：-0.1～60MPa(根據需要選擇)
2、控制精確度：0.3%
3、接點工作電壓：AC100V~AC380V(50/60Hz)或DC24V±10%
4、控制方式：一位或二位式
5、觸點容量：220VAC3A
6、防爆及防護等級：EExiaⅡCT6、IP65
7、使用環境：溫度-25～70℃,相對濕度不大于85%
壓力開關檢查與校驗
1、檢查
1)外觀檢查
①檢查壓力開關的各部件裝配應牢固，不得有影響測量性能的銹蝕、裂紋、孔洞等缺陷；
②檢查銘牌標志應齊全完好。
2)絕緣檢查
用500VDC兆歐表檢查傳感器接線端子與外殼間的絕緣電阻，該絕緣電阻值應大于20MΩ。
2、壓力開關校驗
1)校驗要求
①配置好校驗設備，標準器應正確安裝與放置；
②校驗過程中在接近校驗點時應緩慢施加輸入信號，保證在任何校驗點不產生過沖現象。
2)校驗項目
①外觀
②絕緣電阻
③切換值
④切換差
⑤密封性
3)校驗步驟

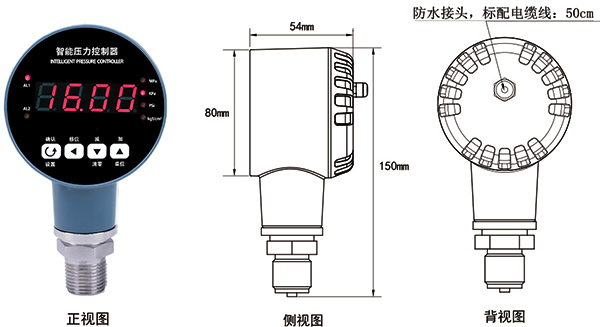

①按圖2配接管線；
②密封性校驗：給儀表加壓到量程上限后切斷壓力源，保持5min，要求儀表指示無下降現象；
③加壓至校驗點，調節壓力開關設定值，使設定值由大變小(上切換值校驗)或由小變大(下切換值校驗),直至開關觸點切換的瞬間，固定切換值設定機構；
④調節壓力，使壓力在校驗點上下來回變化，校驗觸點的上切換值或下切換值是否在校驗點上，是否符合技術指標要求；
⑤上切換和下切換校驗應在壓力控制范圍的20%～80%之間各選3個以上不同的校驗點；
⑥對固定切換差的壓力開關，在切換值校驗的同時，還應校驗上切換差和下切換差是否符合技術指標要求；
⑦對可調切換差的壓力開關進行切換差校驗，先設定上切換值或下切換值，再設定下切換差或上切換差，固定設定機構后，調節壓力值在切換差的范圍外來回變化，校驗觸點動作是否正確，是否符合技術指標要求；
⑨進行復現性檢查，每次檢查結果均應符合技術指標規定的要求，否則應重新進行調整或修理。
壓力開關使用、維護與故障處理
1、壓力開關使用和拆裝
1)對于超過壓力開關允許溫度的高溫介質，應采用引壓管經冷卻后再進入傳感器接口。
2)安裝與拆卸時不能使壓力開關的開關部件與傳感器部件發生相對松動，應用扳手夾持傳感器外殼的螺帽與管接頭的連接處進行拆卸。
3)電纜通過壓緊螺母引入殼體后應擰緊壓緊螺母。
4)傳感器和壓力開關內部的緊固部件不能任意旋緊或旋松。
5)對于上下切換值均有定值要求時應采用切換差可調的產品。
6)對于防爆產品，將電纜與端子板連接或斷開時應先斷開電源。
2、壓力開關維護
1)泄漏檢查：檢查壓力開關及導壓管是否有泄漏，假如有泄漏應及時處理。
2)接線檢查：導線與接線端子壓緊可靠，不準直接將導線頭繞接，接線螺紋與螺孔要旋動良好，且緊固力要強。
3)清潔檢查：由于工藝操作，設備與管道保溫材料脫落或聚積在傳感器或撓性連接管上的物料、灰塵等雜物應及時清除，使壓力開關在使用過程中宜保持其干凈和清潔。
壓力開關檢修及質量要求
1、壓力開關檢修
1)檢修前的檢查
①外觀檢查
a、檢查壓力開關的各部件裝配應牢固，不得有影響測量性能的銹蝕、裂紋、孔洞等缺陷。
b、檢查銘牌標志齊全完好。
②絕緣檢查
用500VDC兆歐表檢查傳感器接線端子與外殼間的絕緣電阻，該絕緣電阻值應大于20MΩ。
2)檢修前的校驗：見壓力開關常見故障處理。
3)修理：根據檢查、校驗中查出的故障情況，更換相應的零部件，采用必要的修理、調整參數與校正結構等措施加以修復。
4)檢修后校驗：檢修后的儀表，必須進行校驗，使儀表符合技術指標要求。
5)檢修記錄：檢修結束后，對被檢修的壓力開關必須填寫檢修記錄，記載故障情況、更換的零部件、修理技術措施、調校數據及計算結果、檢修人員簽名，作為儀表檢修資料存檔。
2、壓力開關檢修質量要求
設備完好性符合要求，壓力開關各項誤(偏)差值在允差范圍內，動作可靠、準確、及時。
來源：SHS07001-2019石油化工設備維護檢修規程 第七冊
