在工業自動化項目中，C#開發的上位機和PLC通信是實現設備管理與監控的重要技術手段。在實際過程中，為確保通信的實時性與可靠性，通常會引入心跳機制。昌暉儀表將以通俗的語言介紹心跳機制原理及實現關鍵技術點。
什么是心跳機制？

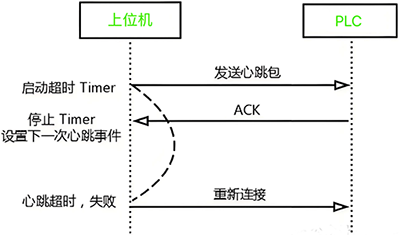

心跳機制可以理解為一種定期發送“信號”的方法，用于檢測系統間的通信是否正常。如果一方在規定時間內沒有收到另一方發送的“心跳信號”，就會認為可能出現了問題，比如連接中斷、軟件卡死或硬件異常等。
在C#上位機與PLC通信中，心跳機制的主要作用是：
1、實時檢測連接狀態：通過定期信號確認PLC是否在線。
2、發現異常并報警：在心跳丟失時，觸發報警或其他應急處理措施。
3、保證程序邏輯簡潔明了：心跳可簡化斷線重連等邏輯。
心跳機制的基本實現步驟
要實現C#上位機與PLC的心跳功能，主要可遵循以下幾步：
1、通信接口的選擇PLC通信一般有多種協議支持，例如Modbus TCP/RTU、OPC或S7協議。選定通信協議后，在上位機中引入相應的通信庫。例如：
①使用Modbus協議時，可利用開源庫NModbus實現快速集成。
②使用S7協議時，可借助S7.Net.Plus庫高效連接到西門子PLC。
確保上位機和PLC的網絡或串口通信配置正確，例如IP地址、端口號、波特率等參參數一致。
2、心跳數據設計
心跳通常通過PLC的指定存儲區(如數據寄存器)來進行：
①上位機定時向PLC寫入預設值(如1或0)，然后讀回檢查是否一致。
②或者，PLC定時更新某內存位，上位機從中讀取并監視是否變化。
假設我們使用Modbus寄存器DB100.0作為心跳位，上位機以每秒循環一次寫入1，再讀取該寄存器以驗證。
3、C#實現心跳邏輯
以下是一個心跳實現的核心代碼示例，采用異步機制實現高效通信：
private async void HeartbeatTask()
{
while (true)
{
try
{
// 寫入心跳信號
modbusClient.WriteSingleCoil(1, true);
// 讀取PLC反饋
bool plcResponse = modbusClient.ReadCoils(1, 1)[0];
if (!plcResponse)
{
Console.WriteLine("心跳異常！可能通信中斷。");
// 可觸發重連邏輯或報警處理
}
else
{
Console.WriteLine("心跳正常！");
}
}
catch (Exception ex)
{
Console.WriteLine($"通信異常: {ex.Message}");
}
await Task.Delay(1000); // 每1秒發送一次
}
}
4、PLC端邏輯設計
PLC程序中，需設定一個與上位機心跳交互的區域。例如：
①定義一個定時器(T1)不斷檢查心跳寫入的寄存器。
②如果心跳值長時間未變化，則觸發PLC報警狀態。
偽代碼如下
IF (DB100.0 在2秒內無更新)THEN
輸出報警
END_IF
拓展與優化
1、優化設備負載：心跳頻率不宜過高，建議控制在1~2秒一次。
2、引入超時重試：通信異常時增加重試機制，減少誤判。
3、增強心跳功能：可附帶業務處理邏輯，例如發送運行狀態信息。
通過心跳機制，C#上位機與PLC的通信能夠更穩定、更可靠地運行。關鍵在于精心設計邏輯并實時監控系統狀態，避免由心跳丟失引發的系統故障。
