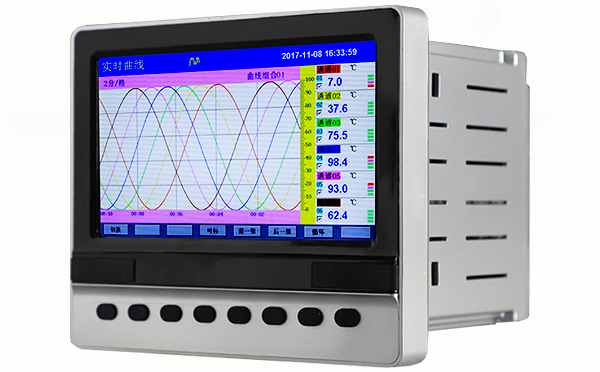

無紙記錄儀是將采集的數據、運算數據以時間為基軸記錄在儀器內部的存儲載體中的記錄設施,無須消耗任何紙張、筆墨。主要有顯示、記錄、報警、歷史數據、PID調節及在線組態等功能。可與上位機通過標準的RS485、RS232C串行口或以太網口連接和通訊。記錄在儀器內部的存儲數據,通過運算、模擬后顯示在液晶屏,可采用U盤、SD卡等直接備份,也可通過網絡通訊備份至其他計算機,并可自動實時備份數據。通過上位機管理軟件,還可將記錄的數據以曲線、圖形,列表等多種形式展示和打印。

無紙記錄儀技術指標
1、輸入信號類型:
①標準電壓信號:0-5V、1-5V、0-10V、±5V、√0-5V、√1-5V
②標準電流信號:0-10mA 、4-20mA 、0-20 mA、√0-10mA、√4-20mA
③毫伏信號:0-20mV、0-100mV、±20mV、±100mV
④熱電偶信號:B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26
⑤熱電阻信號:Pt100、Cu50、Cu53、Cu100、BA1 、BA2
⑥線性電阻信號:0-400Ω
2、采樣周期:1s
3、記錄間隔:1s~240s
4、存儲時間:
5、工程量實時顯示精度:±0.2%
6、掉電保護:記錄儀掉電時由備用電池供電,保證所有記錄數據及組態信息不會因掉電而丟失(最長可達3年)
7、警觸點容量:220VAC,3A(無感性負載)
8、通訊:RS232C/RS485/Ehernet標準RJ45接口
9、打印:可通過公用打印附件或外接PC機轉儲、打印歷史數據。
10、電源電壓:(220±10%)VAC/50Hz或DC24V
無紙記錄儀檢修內容與質量標準
無紙記錄儀檢定周期與裝置檢修同步,也可根據實際使用情況作適當調整,但不能超過生產裝置檢修周期。
1、無紙記錄儀檢修內容
1)表體內外清掃,保持殼體完好。
2)檢查主機的顯示狀況。
3)檢查外接線路。
4)按檢查校驗步驟規定的流程對記錄儀各項性能進行校驗、填寫校驗單并歸檔。
2、無紙記錄儀檢修質量標準
1)無紙記錄儀的殼體、銘牌、標志、各零部件完好,LCD、表體內外清潔,無污垢和缺陷。
2)無紙記錄儀內部清潔,接線端子、觸點、針腳等電氣元件無腐蝕、氧化,絕緣電阻正常,連接牢固。
3)無紙記錄儀功能正常,校驗結果符合無紙記錄儀技術指標。
3、無紙記錄儀驗收
1)檢查無紙記錄儀達到檢修質量標準,儀表檢修和校驗記錄齊全且結論合格。
2)無紙記錄儀安裝、接線、上電后,測試0%、50%、100%三點輸入信號,LCD指示正確,其他數據記錄、通訊、打印等功能正常。
3)以上均達到要求,即通過驗收。
4、無紙記錄儀檢查校驗步驟
以YR-ASR600為例
1)校驗用儀器設備
①電位差計1臺
②標準電阻箱1臺
③萬用表1臺
④水銀溫度計(指示室溫用)1只
⑤多功能過程校驗儀1臺
⑥調壓器1臺
⑦絕緣/耐壓測試儀1臺
⑧直流穩壓源1臺
⑨頻率計1臺
2)目視檢查表殼、面框
①主機表殼無劃傷、外型結構完好。
②主機面框外型結構應完好,標識應完整、清晰。
③主機表尾銘牌、機號、日期的字跡應清晰。
④主機表內鎖緊體工作正常。
⑤鍵盤外觀應無缺陷,按鍵應靈敏,手感好。
3)LCD的通電檢查
①主機的LCD顯示應連續,亮度應均勻,背光、對比度應正常,小數點的位置正確,所有顯示畫面正常。
②按功能鍵切換顯示畫面,觀察每幅畫面。具體可參見無紙記錄儀安裝使用手冊。
③用手按動鍵盤,記錄儀反應靈敏。
4)端子檢查
無紙記錄儀后面的接線端子都應完好,螺絲、墊片沒有缺少。
5)無紙記錄儀絕緣電阻和絕緣強度檢查
①信號輸入端子與地之間:≥20MΩ
②電源端子與地之間:≥20MΩ
③信號輸出端子與電源端子之間:≥20MΩ
④將耐壓/絕緣測試儀的“耐壓/絕緣”開關切換到“絕緣”狀態,量程選擇切換到500V,然后對待測端子進行測試。
⑤耐壓儀設置:“耐壓/絕緣”開關設為“耐壓”→量程選擇2.5kV→定時設置為“手動”→漏電流為10mA。
⑥絕緣強度要求:
◆信號輸入端子與地之間:500V/50Hz
◆電源端子與地之間:1.5kV/50Hz
◆信號輸出端子與電源端子之間:1.5kV/50Hz
6)無紙記錄儀校驗

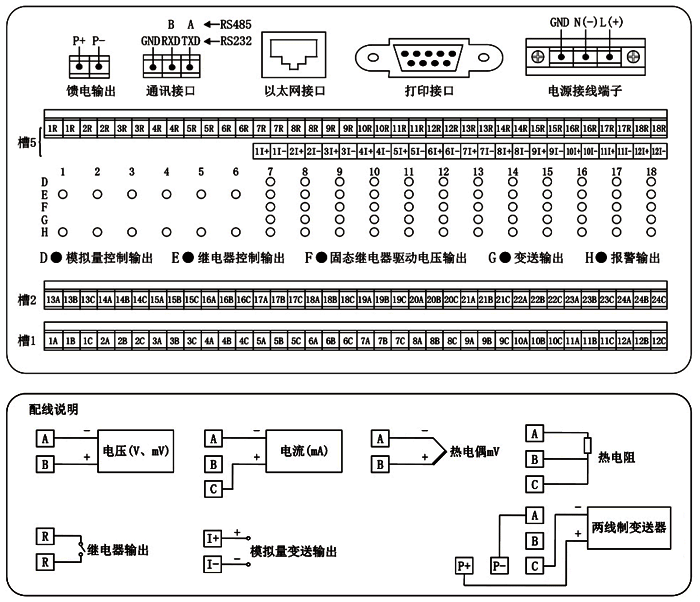

按無紙記錄儀接線圖接線,將模塊插入,上電,預熱15min后進行通道組態,再進行信號檢定。

7)模擬量輸入模塊
將恒流源的輸出端子分別接入無紙記錄儀模擬量輸入模塊的接線端子上,輸入4-20mA信號(分三點:4mA、12mA、20mA),顯示值(應為0%、50%、100%)與輸入信號比較,精度應滿足±0.2%FS的要求。
8)熱電阻模塊
將電阻箱的輸出端子分別接入無紙記錄儀熱電阻模塊的接線端子上,按國際90溫標手冊,調整電阻值(分三點:0%、50%、100%),顯示值(應為:0%、50%、100%)與輸入信號比較,精度應滿足±0.2%FS的要求。
9)熱電偶模塊
將直流毫伏信號源的輸出端接入無紙記錄儀熱電偶模塊的接線端子上,按國際90溫標手冊,調整毫伏信號(分三點:0%、50%、100%),顯示值(應為0%、50%、100%)與輸入信號比較,精度應滿足±0.2%FS的要求。
10)脈沖量模塊
將脈沖發生器的輸出端子分別接入無紙記錄儀脈沖量模塊的接線端子上,輸入脈沖信號(分三點:0%、50%、100%),顯示值(應為0%、50%、100%)與輸入信號比較,精度應滿足±0.2%FS的要求。
11)報警試驗
調整輸入信號,當輸入值超過設定的報警值時,相應的觸點將發生變化。
無紙記錄儀維護與故障處理
1、無紙記錄儀日常維護
每日巡檢時清潔無紙記錄儀表面灰塵,觀察指示是否正確。
2、安裝注意事項
無紙記錄儀可單獨或多臺密集安裝,允許在有一定粉塵和較小振動的場合使用,要求環境溫度為0~45℃,濕度小于85%,環境中不含腐蝕性、易爆氣體。
