某化工廠合成系統在停車過程中，儀表的整個熱電偶測溫部分都沒有檢修，但在剛開車升溫過程中，溫度高的一點在室溫處首先開始下降，此時把儀表盤背后接線倒換了一下，溫度就從室溫慢慢往上升，但升到50℃左右時，此點溫度又開始往下降。此時把儀表背后接線又倒換過來，溫度就在此基礎上慢慢上升，直到正常溫度、其他5點溫度也同樣程度不同地重復這一現象，最后都同樣升到正常溫度。當時合成塔用的是磁珠套管6點熱電偶，且此時磁珠上有凝結的水珠存在。



【故障分析】
這是縱向干擾造成的現象。因?yàn)楫?dāng)時天氣剛下過雨，空氣濕度較大，合成塔測溫系統一次元件又暴露在室外高空，造成各熱電偶之間及熱電偶與保護套管之間等各部分的絕緣強度大大下降，致使有外界漏電電流流入塔內。

這個縱向于擾現象開始為什么會使溫度在室溫處下降呢?而倒線后，溫度上升到50℃左右又開始下降呢?昌暉儀表認為，此現象開始是縱向干擾電流的極性或相位正好與熱電偶電勢的極性或相位相反所致。當熱電偶各點之間及熱電偶與塔壁之間等部分的絕緣因濕度較大而下降時，縱向干擾電流也隨之增大。由于剛升溫，熱電偶產生的電勢小于干擾電勢，因此溫度下降。當?shù)咕€后，溫度升到50℃左右又開始下降時，說明這時由于溫度升高熱電偶所產生的電勢已大于因絕緣逐漸變好的縱向干擾電勢，然而儀表盤后兩根線已接反，因此在50℃左右又開始下降。此時應再把線倒過來，否則溫度就會越來越下降。昌暉儀表認為，這兩次下降原因不是冷水珠或冷氣流正好流過該點或這些點所在的位置，因?yàn)楫?dāng)時水珠或冷氣流的溫度不會低到零點；另一個原因是因?yàn)闇囟仁沁B續地緩慢上升或下降的，并沒有什么躍變現象存在。

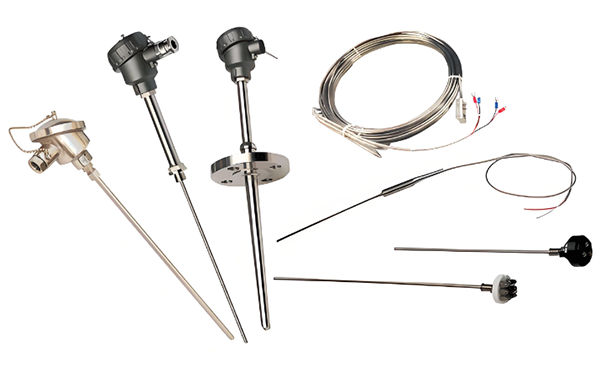

隨著溫度的升高，各點之間及各點與保護套管之間的絕緣逐漸增強，干擾電勢的影響逐漸減少直至消失。但對于絕緣材料如耐火磚在高溫下因絕緣下降而引起的縱向干擾，那就只好另當別論了。因此，合成塔測溫用鎧裝熱電偶比磁珠套管熱電偶要好，因?yàn)殒z裝熱電偶具有滯后小、安裝方便、防干擾強等優點，而磁珠套管熱電偶有易碎裂、短路和防干擾弱等不足之處。如合成塔采用鎧裝熱電偶，上述現象就會減輕或不再出現了。
