GB17681-2024條款原文：
6.3儲存單元監控要求
6.3.1 一般要求
6.3.1.1 儲罐應設置液位、溫度檢測儀表。
6.3.1.2 低壓儲罐、氮封常壓儲罐、壓力儲罐，全冷凍式儲罐應設置壓力測量就地指示儀表和壓力遠傳儀表。壓力儀表的安裝位置，應保證在最高液位時能測量氣相壓力并便于觀察和維修。
6.3.1.3 儲罐進出物料管道上應設置遠程控制的開關閥。
6.3.1.4 易燃易爆介質裝車和卸車場場防靜電接地裝置、防溢液裝置報警信號應聯鎖停止物料裝車和卸車，并應遠傳至控制室，同時應能在現場發出聲光報警。
6.3.1.5 應將遠程控制的開關閥開關狀態信號遠傳至控制室顯示，系統應具有判斷開關狀態正確與否的功能，并對錯誤狀態予以報警。
6.3.1.6 氣柜應設上下限位報警裝置，設有進出口管道自動切斷裝置的應與限位報警信號聯鎖。
HG/T22820-2024和GB17681-2024對緊急切斷閥閥位回訊的要求
以前只關注有無緊急切斷閥，對閥位回訊關注并不多，2024版的兩個規范HG/T22820-2024和GB17681-2024均對開關閥閥位做出要求：
1、GB17681-2024第6.3.1.5條規定：應將遠傳控制的開關閥開關狀態遠傳值控制室顯示，系統應具有判斷開關狀態正確與否的功能，并對錯誤狀態予以報警。
2、《化工安全儀表系統工程設計規范》HG/T22820-2024第7.4.5 控制閥應配置現場閥位指示器。
為了滿足HG/T22820-2024和GB17681-2024兩個新規要求：
1、前期安裝緊急切斷閥未配置閥位回訊器的需要增加閥位回訊器；
2、閥位回訊開關要和切斷閥執行命令之間做計算，如SIS發出切斷信號后開始計時，緊急切斷閥的閥位關信號在規定的時間未返回，則判斷為切斷閥故障，要發出報警信號。
3、為了滿足第2條，閥門的執行命令DO和回訊狀態DI必須在同一個系統中(DCS或者SIS)中實現，否則無法完成計算。
4、控制系統可能面臨容量不夠的問題，比如某緊急切斷閥前期設計是在SIS中執行，閥位回訊信號在DCS中顯示(DCS的硬件比SIS便宜很多)，但是GB17681-2024執行后，切斷閥的DO命令和DI回訊必須在一個系統中才能完成計時和報警。眾多閥門的狀態要在SIS中實現，很有可能面臨系統容量不夠的問題。如硬件容量不夠，SIS系統需要擴容，不但要停工實施還要花不少的費用。
其實GB17681-2024中6.3.1.5很多大型企業已經完全執行了，在生產中發揮了較好的安全保護作用，但是一些小的企業執行難度較大。

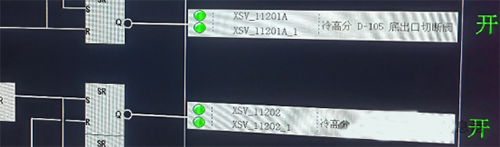

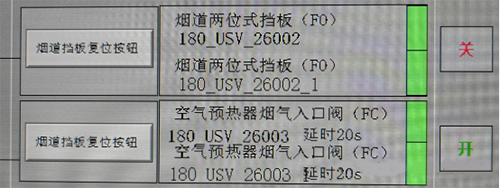

如上圖，緊急切斷閥閥位前面綠色表示閥門是執行命令，綠色顯示為非聯鎖狀態，紅色為聯鎖啟動狀態。對應到緊急切斷閥為：綠色表示緊急切斷閥的電磁閥帶電，紅色表示緊急切斷閥的電磁閥失電；后面“開”“關”是閥門的回訊狀態。如生產異常，需要緊急切斷，SIS發出切斷命令的同時計時，10秒(時間由程序內設定)內閥位關信號未到，發出報警信號。
以上是傳統的做法，當然還有直接計時報警的案例。
綠色代表閥門開，紅色代表閥門關。閥門示意圖中，上面方塊部分紅色代表關命令，綠色代表開命令，閥門下部紅色代表關回訊，綠色代表開回訊，閥門旁邊有開關時間計時。如XV-2415 C 0.8代表XV-2415緊急切斷閥關閉時間是0.8秒，打開時間是1.4秒。如發出命令后，3秒(時間可設定)閥位回訊未返回，則立刻報警。
重要說明：以上案例只是行業內典型做法，并不代表最優或者必須這么執行，只作參考。
GB17681-2024中6.3.1.5要求對聯鎖閥門的完好性檢測有至關重要的作用，執行起來吧。
如有更好的做法，歡迎評論留言交流。
作者：何龍
