1、輸入部分

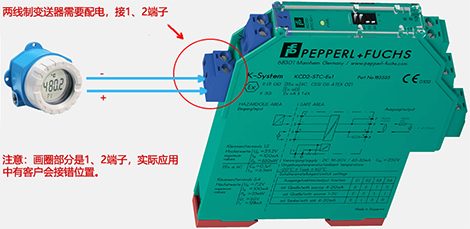

①用于兩線制智能變送器配電，同時接受帶有HART信號的電流信號。疊加在4-20mA電流上的HART通訊允許雙向傳輸。兩線制智能變送器信號接1+、2-端子，由1、2端子給現場的變送器供電并接受變送器的4-20mA+HART信號。

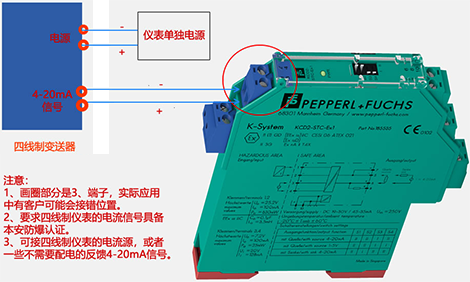

②用于四線制變送器的4-20mA信號或者4-20mA電流源信號，電流源信號接3+、4-端子，接受四線制變送器的4-20mA+HART信號。

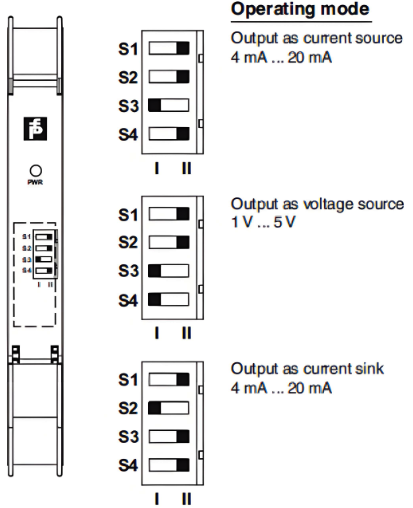

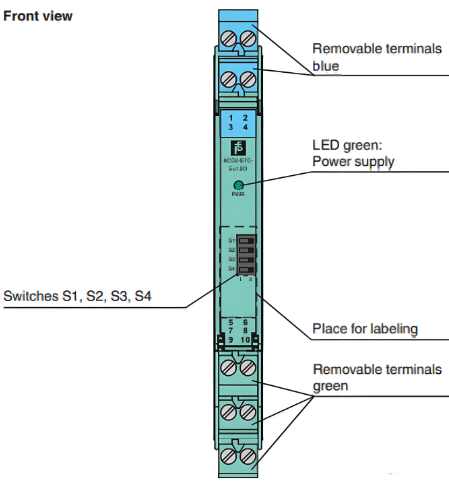

2、輸出部分5-、6+，通過撥碼開關來設置有源、無源和電壓輸出
①輸出部分默認信號是電流源4-20mA輸出，系統模塊對外不供電的情況下使用。撥碼開關S1S2S4在“I”，S3默認在“II”;
②輸出為1-5V電壓，S1S2撥碼在“II”上，S2S4撥碼在“I”上；
③輸出為無源4-20mA電流，這種情況下一般是系統模塊兩根線接收信號的同時對外供電了(也就是說，在不加安全柵的情況下，二線制變送器直接接系統模塊，二線制變送器正常工作。本安儀表不建議使用)。在正常的本安回路中，現場儀表是由安全柵來給現場儀表配電的，但有些特殊的系統模塊默認對外供電，如果不做跳線處理的話，需要在安全柵端屏蔽掉系統模塊的24V電壓，再由安全柵給現場儀表配電。這時候需要S1、S3、S4撥碼撥到“II”上，S2撥碼撥到“I”上。參考下圖：
