本文仍沿用《液位自動控制振蕩問題的解決方法》中的案例。
核心定律：穩定的控制系統如同健康的心臟，任何規律性振蕩都是"心律失常"的警報信號。
案例現場：液位控制的"抽搐癥"
某儲罐液位控制回路采用出料閥調節液位，卻像失控的節拍器般反復擺動。根本病因在于：供血不足：來料流量很低；神經紊亂：PID參數整定失當(PKS系統，原始參數1/2.5/0)；機械痙攣：調節閥在全關與部分開啟間高頻跳動。
工藝醫生的急救方案
如同給失控的心臟安裝起搏器，工藝團隊通過兩步療法穩定系統：
1?、給控制器輸出戴上"緊箍咒"：將輸出范圍從[-5 3]壓縮至[-5 1]；
2?、建立"代謝平衡"：通過限制閥位行程強制實現物料動態平衡。
這類"癥狀緩解術"雖非根治，卻是現場最實用的生存法則。工藝人員如同急診科大夫，擅長通過四大手段快速穩定病情：
①指標調控(修改工藝參數);
②系統改造(調整上下游配置)；
③邊界重塑(變更控制范圍)；
④器官移植(更換工藝設備)。
控制工程師的"病理分析"

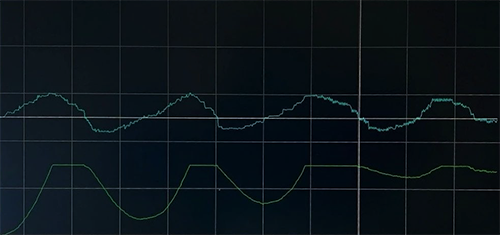

通過"心電圖"(響應曲線)診斷發現：當綠色控制器輸出(OP)達峰值時，青色過程變量(PV)恰好穿過設定值-這是典型的積分過強導致的"異相位震顫"。治療過程如同調整神經系統藥物劑量：
①原始處方：P=1, I=2.5→震顫加劇
②調整階段：P=1, I=10→癥狀緩解
③最終方案：P=2, I=20→恢復平穩心跳
治療收益
①閥門動作頻次降低70%，延長機械壽命；
②控制器輸出范圍可以進一步放開，增強控制回路異常處理能力；
③實現連續出料，冬季防凍伴熱能耗下降40%。
振蕩類型鑒別診斷手冊
①機械性癲癇(PV方波+OP鋸齒波)|執行機構非線性病變|手術方案：維修/更換調節閥；
②神經衰弱型(無規律波動)|比例作用不足|強化"神經傳導"：倍增比例增益；
③應激障礙型(手動模式時規律振蕩消失)|比例作用過強|服用"降壓藥"：削減比例增益；
④外界感染型(手動模式時規律振蕩依舊)|擾動源侵入|隔離治療：消除干擾源。
臨床啟示錄
①治標之術：參數限幅如同止痛片，可應急但非根治；
②治本之道：PID整定如同精準化療，需針對病源調整；
③預防哲學：先進控制系統相當于植入智能心臟起搏器，可動態調整"藥物劑量"(模型參數)。
致工程師的箴言
優秀的控制工程師既是病理學家(分析振蕩根源)，又是藥理專家(調整控制參數)，更是預防醫學倡導者(設計穩健架構)。記?。簺]有治不好的控制回路，只有沒找對的診斷方法！
