1、補償導線的選擇
補償導線的選擇及使用方法，對熱電偶測溫的準確度影響很大。
①R與S型熱電偶補償導線的選擇使用

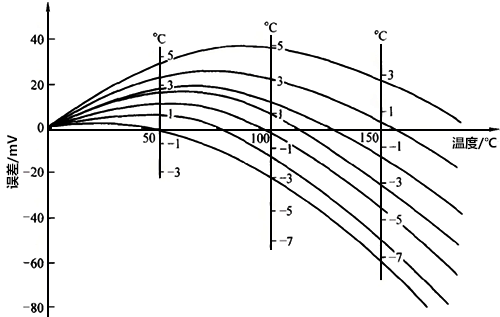

RC、SC均屬于補償型補償導線，在各類補償導線中準確度最低，其誤差與溫度的關系曲線如下圖所示。由圖可看出，在0~60℃范圍內誤差很小，但在100～150℃范圍內，有較大的負誤差。如果測量準確度要求高，必須將補償接點的溫度保持在100℃以下，在此溫度范圍內，實際誤差一般僅在3℃以內。
②K型熱電偶補償導線的選擇與使用

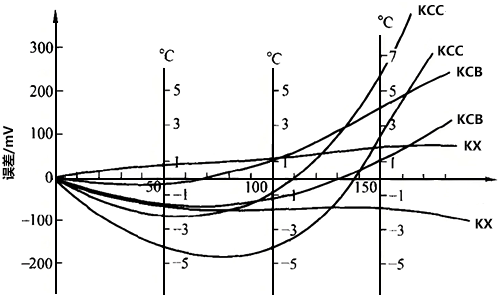

K型熱電偶補償導線，除了延長型KX外，還有補償型補償導線KC。由于線芯材質不同，KC熱電特性的差別也很大，其熱電特性對比如下圖所示。由圖可清楚看出，在很寬的溫度范圍內，延長型補償導線KX的特性曲線是線性的，誤差很小。但是KX與KC相比，成本較高，電阻也較大，所以，在使用溫度不高、測溫準確度要求不嚴的場合下，可采用廉價的補償型補償導線KC。
③補償導線線芯標稱截面的選取
工程上選用補償導線時，習慣上多選擇電阻小的粗線芯，如2×1.5mm2，甚至選2×2.5mm2?，F(xiàn)在基本上用數顯表和DCS系統，儀表的內阻極大，完全可以忽略補償導線長度及截面的影響。昌暉儀表曾分別用200m與1m的補償導線連接數顯表，測量結果是一致的。因此，在強度允許的情況下，應盡量選擇細線芯補償導線，既經濟又便于操作與接線。
2、補償導線使用注意事項
①各種補償導線只能與相應型號的熱電偶匹配使用。
②補償導線與熱電偶連接點的溫度，不得超過規定的使用溫度范圍，通常接點溫度在100℃以下，耐熱用補償導線可達200℃(對延長型補償導線，不應嚴格限制)。
③由于補償導線與電極材料并不完全相同(延長型除外)，所以，連接點處兩接點溫度必須相同，否則會引入誤差。
④在精密測量中采用補償導線時，其測量結果還須加上補償導線的修正值。
⑤在使用補償導線時，切勿將極性接反，上例中如將補償導線極性接反，則引入誤差為：
△E=2EAB(t2,t3)=2[EAB(50.0)-EAB(20.0)]=2×(2.022-0.798)=2.448mV(在1000℃附近相當于63℃)
計算結果表明：由于補償導線極性接反，僅參考端一項就引入63℃誤差，所以，必須特別注意。
