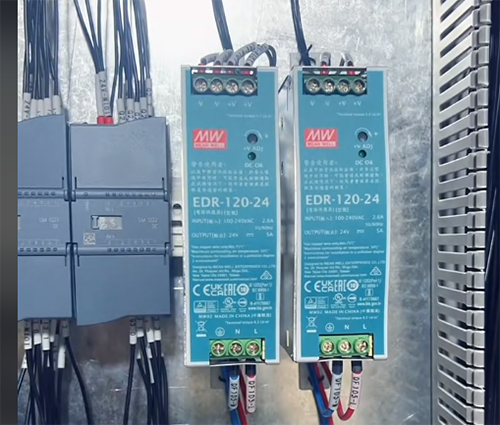

第一個開關電源
內部元器件的供電保障PLC控制柜內部集成了眾多電氣元器件，包括但不限于PLC本身、觸摸屏(HMI)、內部繼電器以及各種信號指示燈等。
這些設備需要穩定且可靠的電源供應以確保其正常工作。因此，第一個開關電源的主要職責就是為這些內部元器件提供電力。通過精心設計的電源分配系統，該DC24V開關電源能夠確保每個組件都能獲得所需的電壓和電流，從而維持整個控制系統的穩定運行。
第二個開關電源
外部傳感器的獨立供電與故障隔離與內部元器件不同，PLC控制柜通常還需與外部傳感器和執行器相連，以實現對生產線上各種參數的實時監測和控制。
這些外部傳感器可能分布廣泛，工作環境復雜多變，有時甚至?xí)媾R短路、過載等異常情況。
如果所有設備都依賴單一的電源供應，一旦外部傳感器系統出現問題，就可能影響到整個控制柜的電源穩定性，進而威脅到PLC及其內部元件的安全運行。
因此，引入第二個開關電源專門用于為外部傳感器供電就顯得尤為重要。
這一設計策略實現了電源系統的物理與電氣隔離，即便外部傳感器發生短路或其他故障，也不會直接影響到控制柜內部的電源供應，從而有效保護了PLC及其內部電路的安全。
這種冗余設計不僅提高了系統的可靠性，還使得在維護或排查外部傳感器故障時，能夠減少對生產系統整體運行的影響。
第一個開關電源確保了控制柜內部關鍵元器件的穩定供電，為整個控制系統的正常運行提供了堅實的基礎；而第二個開關電源則通過為外部傳感器提供獨立供電，實現了故障的有效隔離，進一步提升了整個自動化系統的可靠性和魯棒性。
這種設計體現了現代工業控制領域中對于冗余備份和故障預防的高度重視，是確保生產流程高效、連續運行不可或缺的一環。
