問：什么是法拉第電磁感應定律？
答：任何導體在磁場中以直角移動時，都會在其感應到電壓，并且該電壓與該導體的速度成正比。
問：什么是洛倫茲力？怎么得到的電場力？
答：運動電荷在磁場中所受到的力稱為洛倫茲力，當導電介質穿過磁場時，就會受到洛倫茲力，在洛倫茲力的作用下，正負電荷分別向?qū)?yīng)的方向流過，形成電勢差，因此產生電場。
問：電磁流量計工作原理？
答：電磁流量計的測量原理是基于法拉第電磁感應原理定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電熱E為：E=KBVD，式中：k為儀表常數；B為磁感應強度；V為測量管道截面內的平均流速；D為測量管道截面的內徑測量流量時，導電性液體以速度；V為流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，LCD顯示或轉換成標準信號4-20mA輸出。
問：電磁流量對介質有哪些要求？
答：選用電磁流量計測量流量的流體必須是導電的，因此不導電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計測量流量。
問：電磁流量計對安裝應該注意事項有哪些？
答：①電磁流量計，特別是小于DN100mm(4”)的小流量計，在搬運時受力部位切不可在信號變速器的任何地方，應在流量計的本體。
②按要求選擇安裝位置，但不管位置如何變化，電機軸必須保持基本水平。
③電磁流量計的測量管必須在任何時候都是完全注滿介質的。
④安裝時，要注意流量的正負方向應與介質流向一致。
⑤安裝時要保證螺栓螺母與管道法蘭之間留有足夠的空間，便于裝卸。
⑥對于污染嚴重流體的測量電磁流量計應該安裝在旁路上。
⑦DN大于200毫米(8”)的大型電磁流量計要使用轉接管，以保證對接法蘭的軸向偏移，方便安裝。
⑧最小直管段的要求為上游側5DN，下游側2DN”。
⑨避免安裝在強電磁場的場所。
⑩環境溫度要求為：產品溫度小于60度時，環境溫度小于60度，產品溫度大于60度時，環境溫度小于40度。
問：電磁流量計的結構有哪些，分別有什么作用？

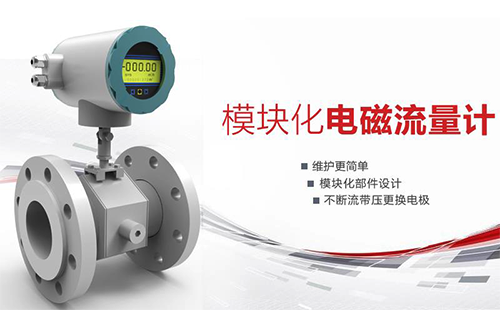

答：電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
①磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用永久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50Hz工頻電源激勵產生的。
②測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
③電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
④外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
⑤襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
⑥轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
