現在使用西門子TIA Portal  V19的工程師是越來越多了，V19有個顯著的變化就是訪問密碼的設置，很多小伙伴忽然發現已經用了很多年的功能，在改動以后都不會設置了，那昌暉儀表網帶著您看一下如何才能在V19中正確的設置S7-1500訪問密碼。

1、軟件環境

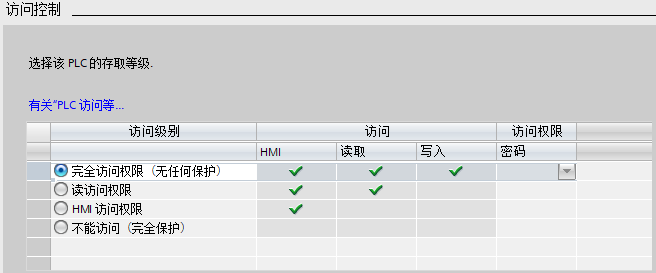

如圖1所示，這是我們熟悉的非安全S7-1500/S7-1200 V4的訪問控制頁面，如果是安全CPU，則會在最上方多一個級別[完全訪問權限，包括故障安全(無任何保護)]。


圖1 傳統訪問控制

而當我們在V19組態了V3.1的S7-1500系列CPU，訪問控制就變?yōu)榱巳鐖D2所示的樣子。我們今天的問題就這樣產生了，那我們應該如何設置密碼呢？


圖2 新版訪問控制

如果我們的CPU不需要任何訪問密碼，那設置非常簡單，只需要激活圖2上方的“禁用訪問控制”選項就可以。

但如果需要訪問密碼，則需要啟用訪問控制了，啟動后就需要到安全設置里進行設置，那安全設置又是什么呢？需要如何進行設置呢？

2、安全設置
通常我們對PLC編程，一般都在左邊項目樹中添加PLC，然后展開，在其中進行組態編程，而下面的一些功能，恐怕很多人就說不上來了，而我們今天的關注點就是在這里，即圖3中紅框所在的安全設置。


圖3 項目樹之安全設置

早先安全設置主要是用于項目密碼，以及一些類似于S615支持防火墻等功能的路由器的設置，后來V14以后各種證書設置，例如OPC UA，讓我們開始逐漸關注安全設置的選項。

從V16開始，展開安全設置以后，開始變?yōu)榻裉斓臉幼?，即可以設置用戶與角色了，如圖4所示。


圖4 安全設置

讓我們再來看看用戶與角色的設置，如圖5所示。


圖5 用戶與角色之用戶

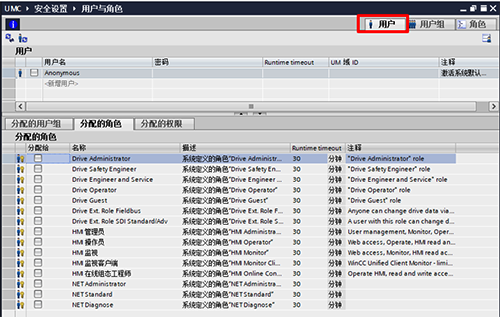

默認打開是用戶標簽頁，新項目中只有一個匿名用戶，下方分配的角色是自帶角色，此時也沒有給任何角色分配給匿名用戶。

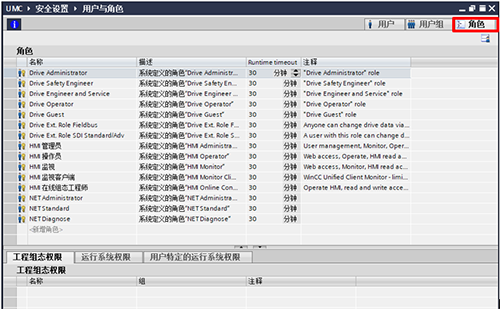

切換到角色標簽頁，如圖6紅框所示。


圖6 用戶與角色之角色

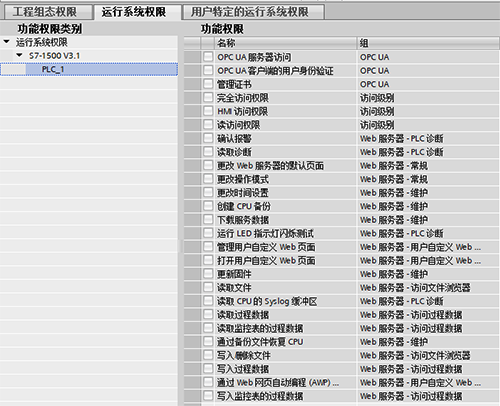

映入眼簾的則變?yōu)閳D5中下方的所有角色，而下方是工程組態權限與運行系統權限等標簽，新項目中目前都是空的，一旦我們在項目中組態了一個V3.1版本的S7-1500 CPU，運行系統權限即變?yōu)榱巳鐖D7所示的樣子。


圖7 運行系統權限

我們會發現運行系統權限中，左邊功能權限類別可以看到新建的S7-1500 V3.1 CPU，右邊功能權限有很多權限，包括三類：訪問級別、OPC UA、Web服務器，也就是說這三類都可以在這邊進行設置，本文只介紹訪問級別，另兩類設置方式類似，這里就不贅述了。
整個安全設置的基本操作步驟如圖8所示：


圖8 設置步驟

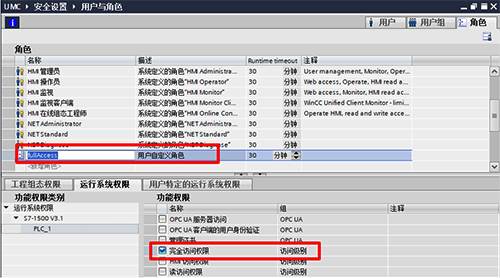

為了設置我們需要的訪問控制，此時我們就可以在上方新建角色了，例如命名為fullAccess，并為該角色分配新建CPU的運行系統權限“完全訪問權限”，如圖9紅框所示。所進行的操作是，雙擊添加新角色并命名，左鍵選中該角色，然后在下方運行系統權限中勾選所使用的權限。


圖9 新建角色及分配權限

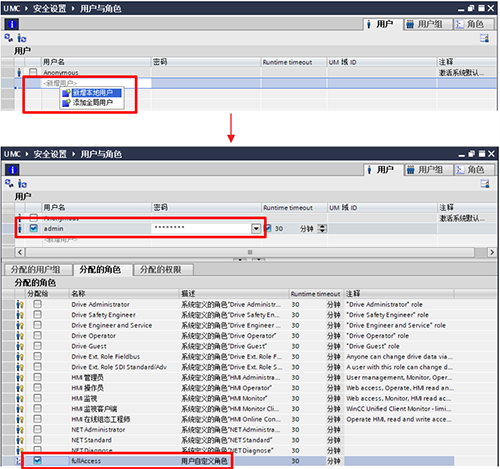

之后轉到用戶標簽頁，新增并激活本地用戶，建立用戶名與密碼，例如admin，并分配fullAccess角色，如圖10紅框所示。所進行的操作是，雙擊添加新增本地用戶并命名，設置相關密碼，左邊復選框中對勾激活該用戶，之后左鍵選中該用戶，在下方分配的角色中勾選所使用的角色。
??默認情況下，密碼需要至少8位，包含至少1個數字、至少1個大寫字母與1個小寫字母。


圖10 新建用戶及分配角色

這樣CPU的訪問用戶設置，連同激活圖2的“啟用訪問控制”選項就都設置好了，下載生效后。當需要CPU轉至在線或者上載下載程序等操作時，就會出現如圖11的對話框，選擇項目用戶，輸入圖10中新建的用戶名和密碼即可。


圖11 身份驗證之項目用戶

【問】如果需要像之前一樣，在訪問不同級別時輸入不同密碼，需要如何處理呢？
【答】可以在角色處建立多個角色，每個角色分配該CPU的不同運行權限，然后在用戶處同樣建立多個用戶，每個用戶分配不同角色即可。
??需要注意的是，一定確保有用戶有最高權限(即完全訪問權限)，否則無法編譯通過。

3、傳統密碼設置

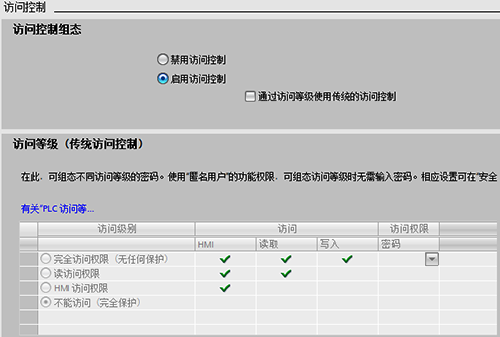

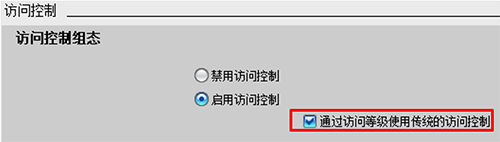

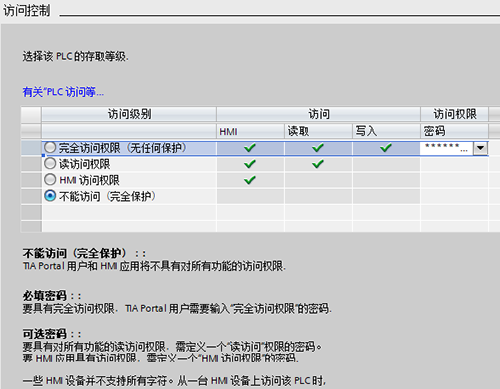

如果還想像之前那樣在CPU組態時設置密碼，TIA Portal 軟件還提供了類似的組態方式，如圖 12 紅框所示。需要激活啟用訪問控制，并且激活通過訪問等級使用傳統的訪問控制。


圖12 傳統訪問控制

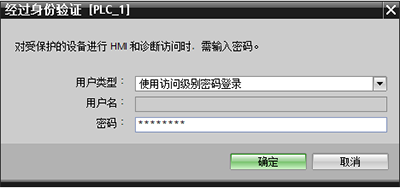

在這種情況下可以像之前一樣設置一個或者多個密碼，這樣當需要CPU轉至在線或者上載下載程序時，就會出現如圖13的對話框，選擇“使用訪問級別密碼登錄”，輸入密碼即可。


圖13 身份驗證之訪問級別

4、 連接機制
此外還有一個重要問題沒有提及，就是連接機制的設置。

我們知道如果S7-1500需要作為S7單邊通信的服務器的話，需要激活連接機制中的“允許來自遠程對象的PUT/GET通信訪問”，但是如果訪問等級設置為“不能訪問(完全保護)”時，就無法激活該功能。

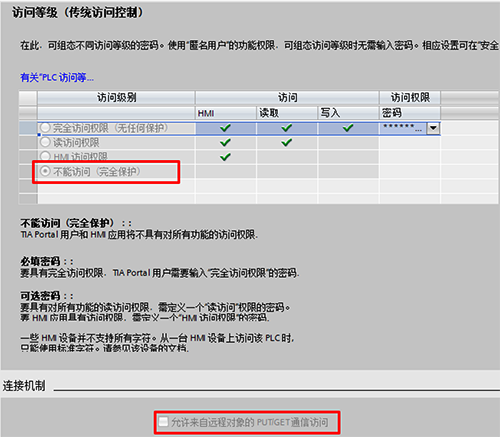

對于我們現在的設置，如果使用禁用訪問控制，或者使用傳統訪問控制，訪問級別都會默認選擇的“不能訪問(完全保護)”，最終導致連接機制無法設置如圖14所示。


圖14 無法設置連接機制

為了提升訪問級別，最簡單的辦法就是使用匿名用戶的功能，新建角色，設置其權限為HMI訪問權限，將該角色分配給匿名用戶，最終激活匿名用戶，如圖15、16所示。

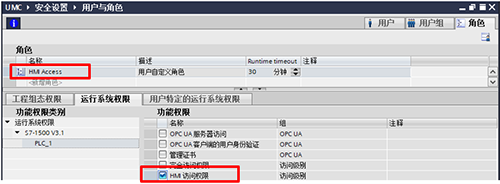

圖15 新建角色并分配HMI訪問權限

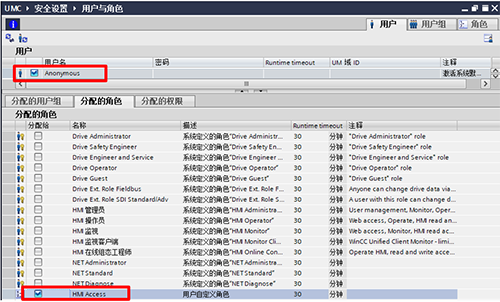

圖16 分配角色給匿名用戶

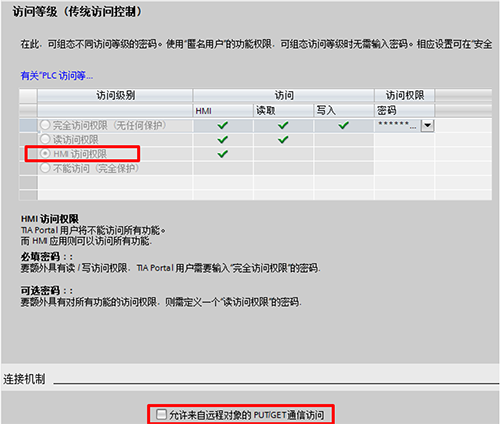

這時我們再回到訪問等級這里，就已經變?yōu)榱薍MI訪問權限，連接機制功能也可以激活了，如圖17所示。


圖17 可以設置連接機制

??需要注意的是匿名用戶不能濫用，因為匿名用戶沒有密碼，所以如果啟用匿名用戶并且給匿名用戶分配了完全訪問權限的角色，那設置的其他用戶或者密碼就形同虛設了。

5、HMI 訪問

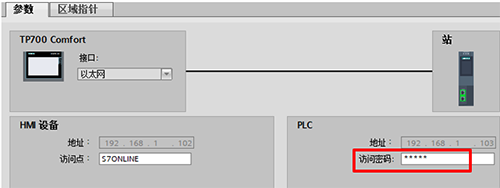

在S7-1500 V3.1固件之前，如果如圖18所示，設置了不能訪問(完全保護)的權限，則HMI 訪問PLC需要設置密碼提升訪問權限，如圖19紅框所示。


圖18 不能訪問(完全保護)


圖19 HMI設置密碼

那使用了新的訪問方式會不會對HMI訪問產生影響呢？

經測試，如果禁用訪問控制，或者啟用訪問控制+用戶名的方式，HMI訪問都不需要密碼。

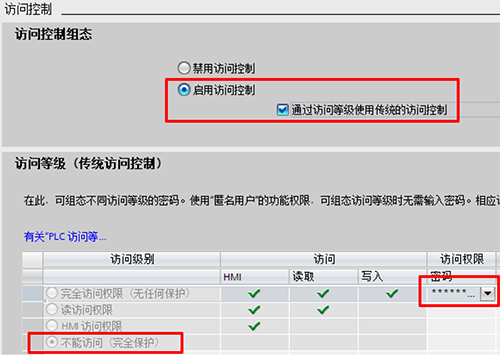

僅僅是啟用訪問控制+傳統的訪問等級+無匿名用戶，才會使得HMI輸入密碼，如圖20所示。


圖20 使得HMI輸入密碼的訪問等級

6、總結
以上就是S7-1500 V3.1的新訪問控制設置方法，你都學會了嗎，不會用的小伙伴們趕快都去試一試，這個功能是支持仿真的，沒有CPU也可以測試。測試成功的話，還可以再去試試OPC UA與Web服務器的訪問，都是一樣的思路。
