使用西門子WinCC上位機監控系統的朋友有沒有遇到這樣的場景：比如某天電腦突然壞了，更換一臺新電腦，或者使用中操作系統突然崩潰了又重新安裝了新的操作系統，或者把西門子WinCC上位機運行軟件從一臺電腦拷貝到另一臺電腦運行，在這種情況下，需要怎么操作修改才可以在另一臺電腦或者在新操作系統上能夠正常運行。昌暉儀表就WinCC在更換操作系統或電腦后應怎樣設置做個總結，如果你們單位有西門子WinCC上位機監控系統，請收藏本文，早晚會用得到。

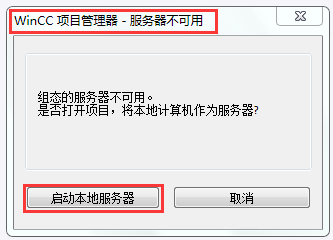

當WinCC工程項目用戶程序從一個電腦轉入另一個電腦(操作系統)時，在另一個電腦打開用戶程序時會提醒如下圖所示：

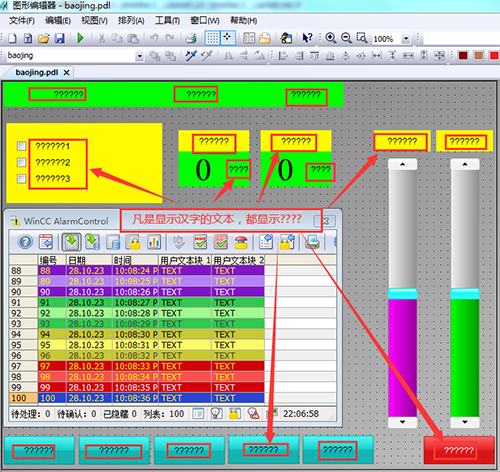

如果不啟動本地服務器，打開用戶程序之后，所有畫面的文本內容，都會顯示???????



啟用本地服務器后，需要從新啟動WinCC組態軟件，然后再打開WinCC用戶程序畫面恢復正常。

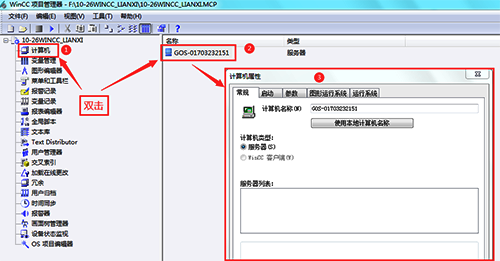

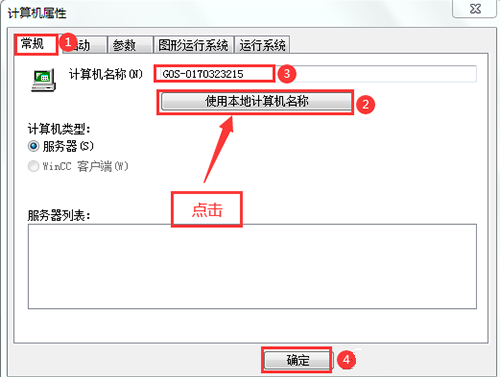

操作方法如下：

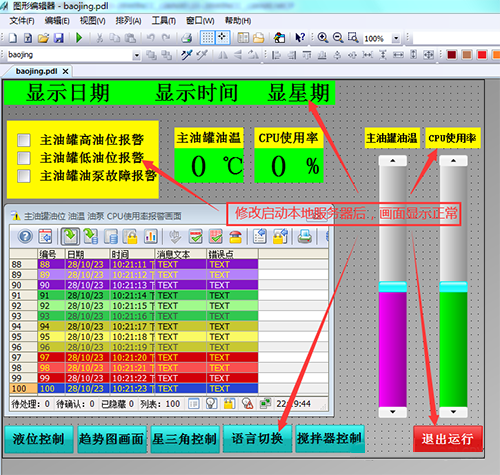

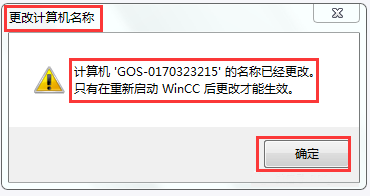

點擊“確定”后關閉WinCC組態軟件。然后從新打開WinCC組態編程軟件。這次不再提醒“啟動本地服務器”。打開畫面看看文本處的???????是否消失，進而正常顯示成漢字。



至此，更換電腦或更換操作系統之后，通過啟動本地服務器，文字都顯示正常。

下面是對于外部變量與PLC通信連接的設置問題。以西門子300/400PLC為下位機為例，分為三種通信方式展開說明。分別是上位機WinCC與下位機的MPI通信、DP通信、以太網通信，以這三種通信方式為例，進行操作設置說明：

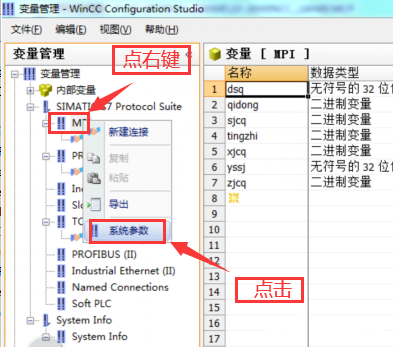

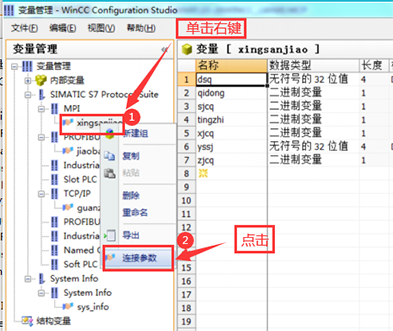

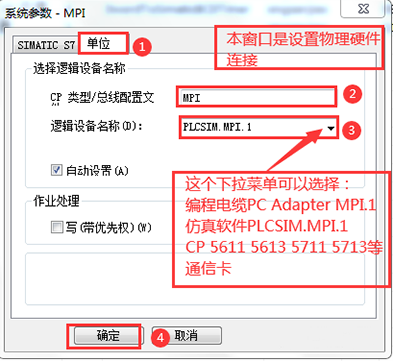

【第一種情況】如果上位機WinCC與下位機西門子300/400以MPI方式，進行上位機WinCC與下位機通信連接：





然后就是MPI地址與插槽號的設置：



以上是上位機WinCC與下位機S7-300/400通信設置方法。

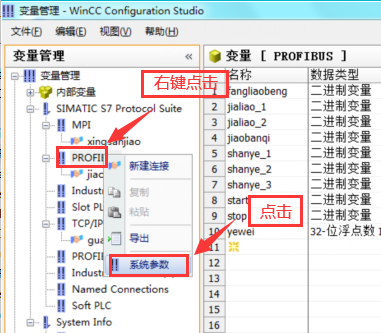

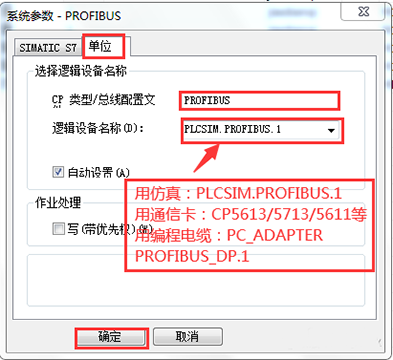

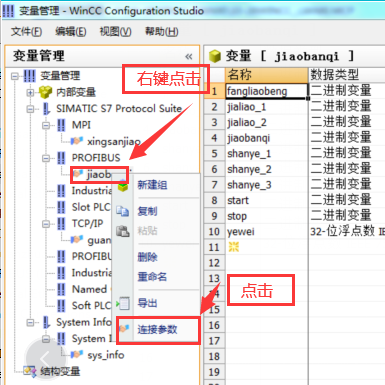

【第二種情況】上位機WinCC與西門子S7-300/400的Profibus_DP通信的設置方法：

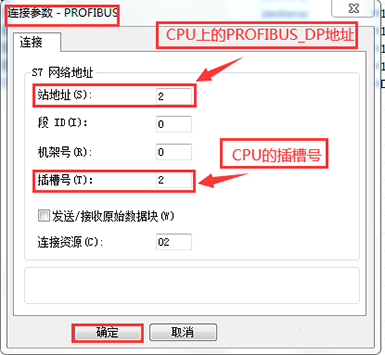

然后設置PROFIBUS_DP通信地址及CPU插槽號：




以上設置是更換操作系統或更換電腦之后關于WinCC與西門子S7-300/400 PROFIBUS_DP通信的設置方法。

【第三種情況】西門子上位機監控軟件WinCC與下位機西門子S7-300/400PLC 以太網通信的參數設置方法：

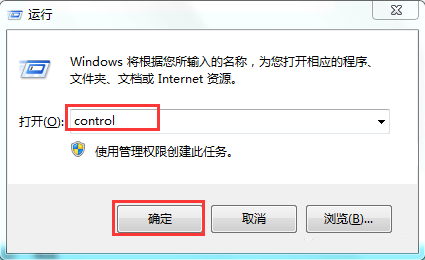

1、查看本地連接網卡型號，查找方法：WIN+R彈出窗口

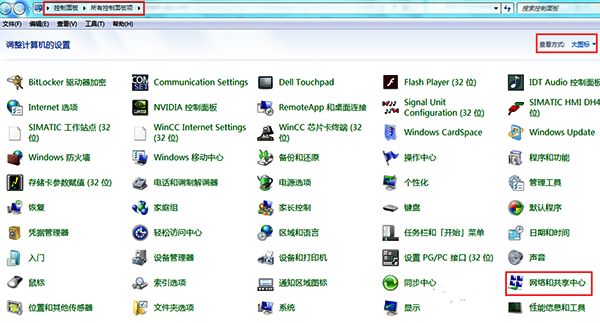

進入Windows下一界面：控制面板，下圖標或大圖標



至此，本地安裝WinCC軟件的IP地址設置完畢。

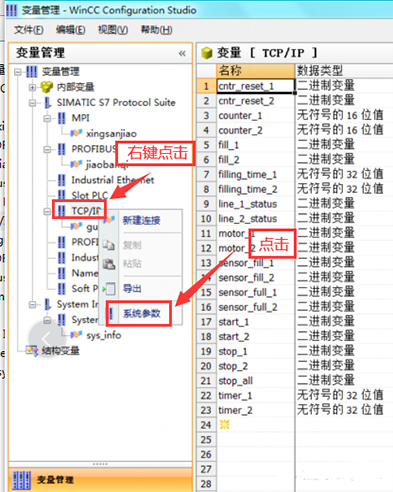

下面設置WinCC與西門子S7-300/400PLC通信的WinCC所在電腦的網卡

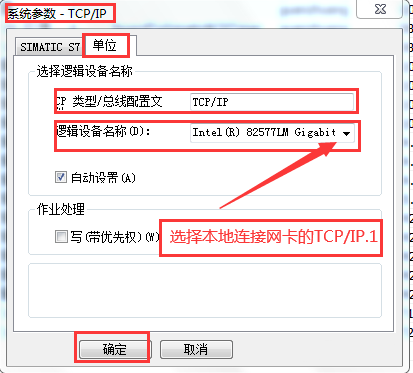

選擇網卡型號：

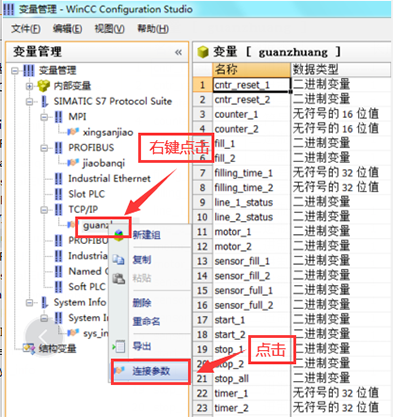

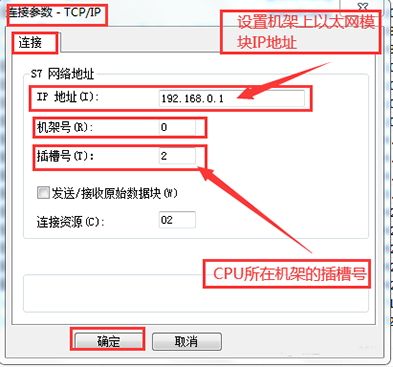

設置S7-300/400機架上的以太網通信模塊的IP地址、機架號、CPU所在插槽號：





至此，西門子WinCC與西門子S7-300/400PLC之間的以太網通信設置完畢，確保上位機與下位機正常通信。

本文總結了西門子WinCC與西門子S7-300/400PLC之間的三種通信連接、設置方法，確保更換操作系統或更換電腦之后，能把現場工控機上的WinCC與下位機西門子S7-300/400設置正常，使控制系統正常投入運行。這是一個現場維護工程師必須要熟練掌握的技能。
