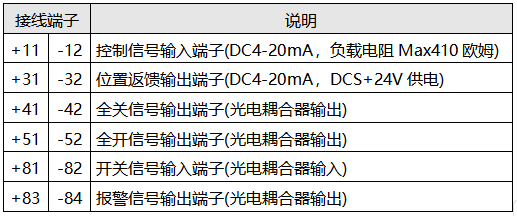

根據下列接線端子圖以及設計要求進行相應的配線(一般只需+11，-12，+31，-32)

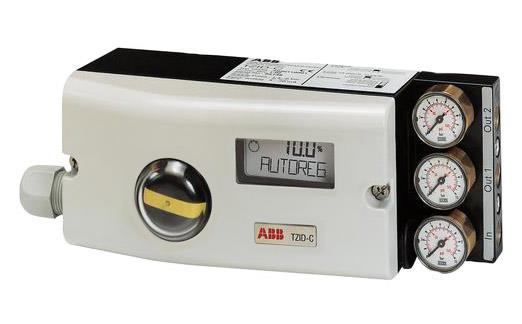

ABB智能定位器TZID-C調試步驟
1、接通氣源前，先將氣源管放空一段時間以排除管路中可能存在的灰塵、雜質、水、油等。建議放空時間30分鐘，可以用手或者白紙、白布進行氣源質量的檢查。檢查減壓閥后壓力是否符合執行器的銘牌參數要求（定位器的最大供氣壓力為6 BAR，但實際供氣壓力必須參考執行器所容許的最大氣源壓力）。聲明：如由于灰塵、雜質、水、油等造成定位器的損壞，ABB將不提供質保。

2、接通4-20mA輸入信號。
注意：定位器的工作電源取自輸入信號，由DCS二線制供電，不能將DC24V直接加至定位器，否則有可能損壞定位器電路。

3、檢查位置返饋桿的安裝角度（如定位器與調節閥整體供貨，則已經由氣動執行器供貨商安裝調試完畢，只需作檢查確認，該步并非必須）：
按住“MODE”鍵。
并同時點擊“?”或“?”鍵，直到操作模式代碼1.3顯示出來。
松開“MODE”鍵。
使用“?”或“?”鍵操作，使執行器分別運行到兩個終端位置，記錄兩終端角度
兩個角度應符合下列推薦角度范圍（最小角位移20度，無需嚴格對稱）
直行程應用范圍在-28o～+28o 之內。
角行程應用范圍在 -57o～+57o 之內。
全行程角度應不小于25o

4、切換至參數配置菜單
同時按住“?”和“?”鍵
點擊“ENTER”鍵
等待3秒鐘，計數器從3計數到0
松開“?”和“?”鍵
程序自動進入P1.0配置菜單。

5、使用“?”和“?”鍵選擇定位器安裝形式為直行程或角行程。
角行程安裝形式：定位器沒有返饋桿，其返饋軸與執行器角位移輸出軸同軸心, 一般角位移為90o
直行程安裝形式：定位器必須通過返饋桿驅動定位器的轉動軸，一般定位器的 返饋桿角位移小于60o, 用于驅動直行程閥門氣動執行器。

注意:進行自動調整之前，請確認實際安裝形式是否與定位器菜單所選形式相符，因?yàn)樽詣?dòng)調整過程中定位器對執行器 行程終端的定義方法不同，且線性化校正數據庫不同，可能導致較大的非線性誤差。出廠時的缺省設置為：linear

6、啟動自動調整程序（執行器或閥門安裝于系統后最好通過此程序重新整定）：
方法1：
按住“MODE”鍵
點擊“?”鍵一次或多次，直到顯示出“P1.1”
松開“MODE”鍵
按住“ENTER”鍵直到計數器倒計數到0
松開“ENTER”鍵，自動調整程序開始運行(顯示器顯示正在進行的程序語句號)。
自動調整程序順利結束后，顯示器顯示“COMPLETE”。
參見步驟10，進行手動存儲上述自動調整得到的參數。

方法2(推薦)：
按住“MODE”鍵（linear安裝形式）或者ENTER（rotary安裝形式）鍵3秒，直到出現“Oo”
松開“MODE”鍵（linear安裝形式）或者ENTER（rotary安裝形式）
按住“MODE”鍵或者“ENTER（rotary）”鍵直到計數器倒計數到0
松開“MODE”鍵或者“ENTER（rotary）”鍵，自動調整程序開始運行（顯示器顯示正在進行的程序語句號）。
自動調整程序順利結束后，會自動存儲上述自動調整得到的參數，并自動切換控制方式到1.1 CTRL_FIX
在自動調整過程中如果遇到故障，程序?qū)⒈黄冉K止并顯示出故障代碼，根據故障代碼即可檢查出故障原因。也可以人為地強制中斷自動調整程序。

7、如有必要，進入“P1.2”調整控制偏差帶
8、如有必要，進入“P1.3”調整控制死區
9、如有必要，進入“P1.4”測試設定效果。

10、存儲設定結果：
按住“MODE”鍵
點擊“?”鍵一次或多次，直到顯示出“P1.5”
松開“MODE”鍵
用“?”或“?”鍵選擇 NV_SAVE （若選擇‘CANCEL’，此前所作修改將不予存儲）。
按住“ENTER”鍵3秒直到計數器倒計數結束后松開
前面所進行的設定和自動調整中所測得的參數將存儲在EEPROM中，定位器轉換到先前所選擇的運行級操作模式。

ABB智能定位器運行級操作模式的選擇
1.0模式：自適應控制模式
按住“MODE”鍵
點擊“?”鍵一次或多次，直到顯示出“1.0 CTRL_ADP”
松開“MODE”鍵
顯示器顯示閥位百分?jǐn)?shù)如“50.0% POSITION”

1.1模式：固定控制模式
按住“MODE”鍵
點擊“?”鍵一次或多次，直到顯示出“1.1 CTRL_FIX”
松開“MODE”鍵
顯示器顯示閥位百分?jǐn)?shù)如“50.0% POSITION”

1.2 模式：在執行器的實際全行程范圍內手動控制
按住“MODE”鍵
點擊“?”鍵一次或多次，直到顯示出“1.2 MANUAL”
松開“MODE”鍵
顯示器顯示閥位百分?jǐn)?shù)如“50.0% POSITION”
使用“?”或“?”鍵進行手動控制。
先按住“?”鍵，再按住“?”鍵（始終按住“?”鍵），執行器將快速開啟
先按住“?”鍵，再按住“?”鍵（始終按住“?”鍵），執行器將快速關閉

1.3 模式：在定位器的檢測范圍內手動控制
按住“MODE”鍵
點擊“?”鍵一次或多次，直到顯示出“1.3 MAN_SENS”
松開“MODE”鍵
顯示器顯示返饋桿所處角度位置如“-15.0o SENS_POS”
使用“?”或“?”鍵進行手動控制。
先按住“?”鍵，再按住“?”鍵，執行器將快速開啟
先按住“?”鍵，再按住“?”鍵，執行器將快速關閉
請參閱附后功能表總圖

TZID-C智能閥門定位器參數設定舉例
將閥門的正作用改為反作用
(定位器初始設定適合于正作用閥門，如實際驅動的閥門為 反作用型式即閥桿上行關閉閥門，則需確認P2.3=Reverse)
一般的閥門出廠之前已經修改此參數無需用戶再修改，但可以通過下述方法檢查。
定位器起始位置可以是運行模式中的任意方式

1、切換至配置功能菜單
同時按住“?”和“?”鍵
點擊“ENTER”鍵
等待3秒鐘，計數器從3倒計數至0
松開“?”和“?”鍵
顯示器顯示“P1.0 ACTUATOR”

2.從配置功能菜單中選擇第二組參數
同時按住“MODE”和“ENTER”兩鍵
點擊“?”鍵
顯示器顯示“P2._ SETPOINT”
松開“MODE”和“ENTER”兩鍵
顯示器顯示“P2.0 MIN_PGE”

3.從第二組配置參數中選擇閥門作用方式P2.3
按住“MODE”鍵
點擊“?”鍵3次
顯示器顯示“P2.3 ACTION”
松開“MODE”鍵

4.更改閥門作用方式
點擊“?”鍵選擇“REVERSE”

5.切換至“P2.7 EXIT” 存儲并退出（如軟件版本是2.0以上，則切換“P2.8 EXIT”）
按住“MODE”鍵
點擊“?”鍵多次直至顯示器顯示“P2.7 EXIT”
松開“MODE”鍵
用?或?鍵選擇 NV_SAVE
按住ENTER 鍵直到計數器倒計數結束后松開

前面所進行的設定和自動調整中所測得的參數將存儲在EEPROM 中，定位器轉換到先前所選擇的運行模式.

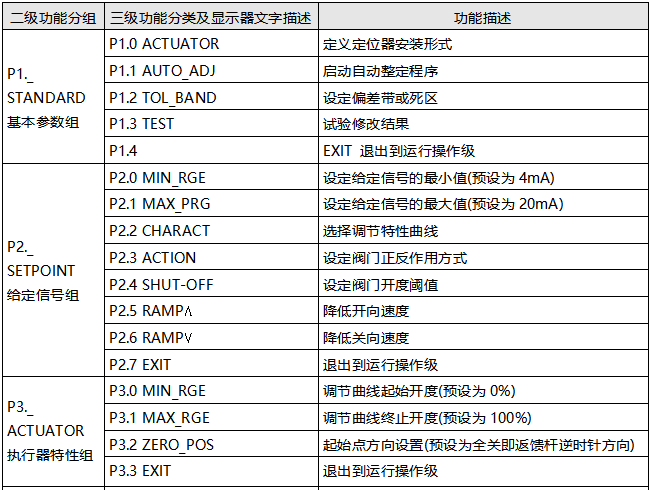

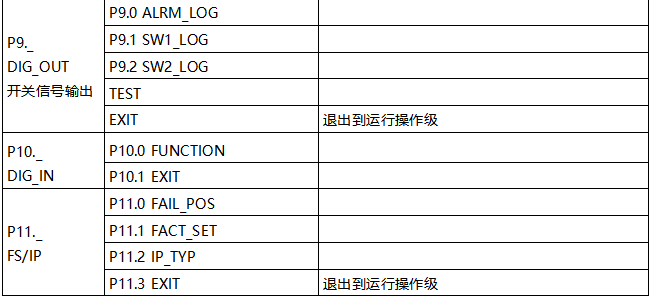

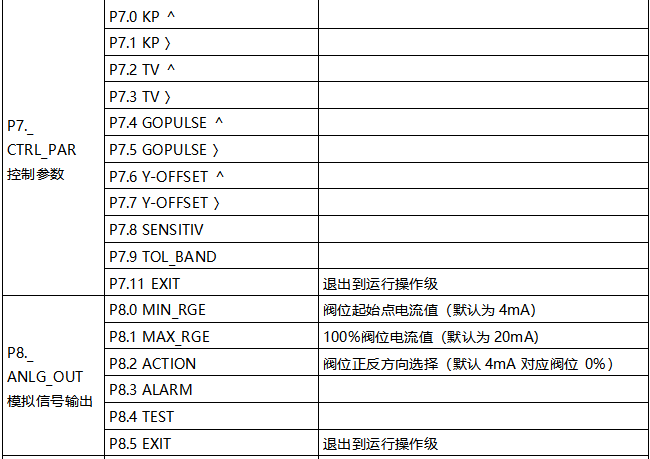

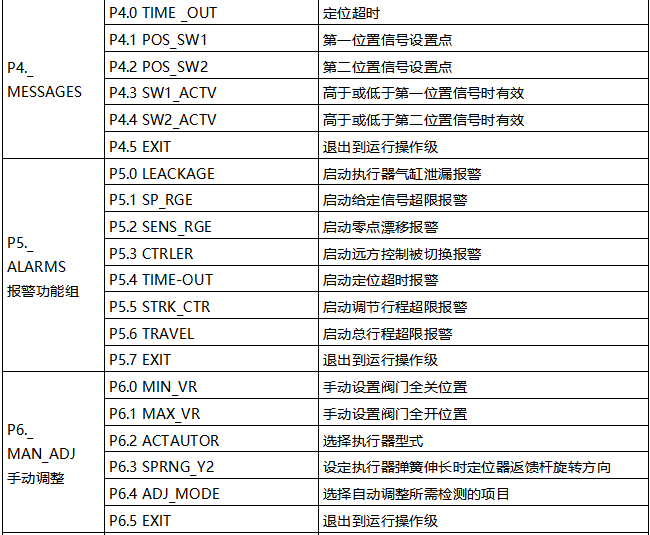

TZID-C系列智能定位器程序功能圖解
1、功能級分類
運行操作級：適用于初次調試及日常維護中的檢查或現場開關操作
參數配置級：適用于初次調試中的參數設置及整定

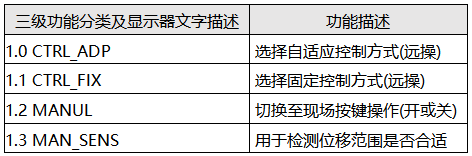

2、運行操作菜單

有些項中只有數值以供調整，如分程調節中給定信號為4-12mA，則P2.0中的數值應設為4mA，而P2.1中的數值應設為12mA。如給定信號為4-12mA，則P2.0中的數值應設為12mA，而P2.1中的數值應設為20mA。

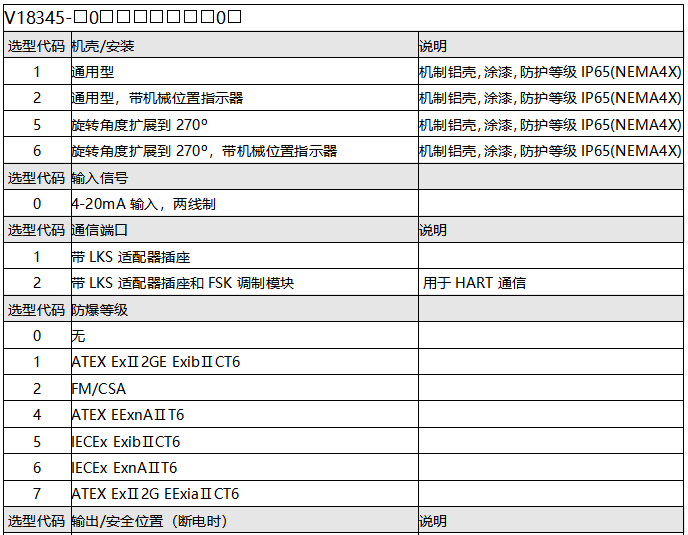

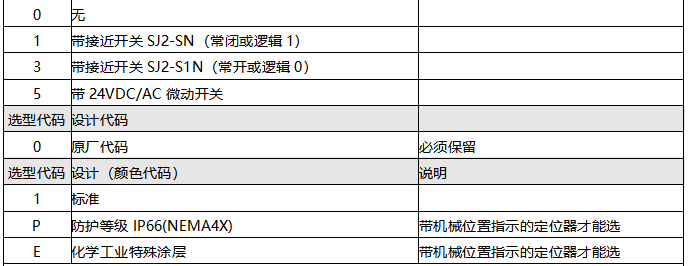

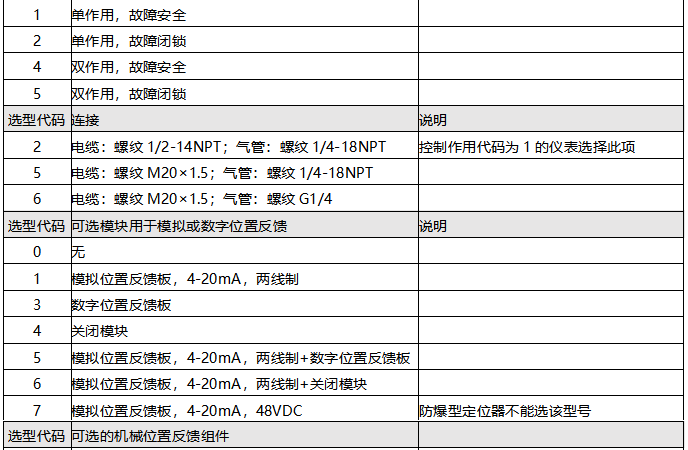

ABB智能定位器選型表





常用ABB定位器型號
云南昌暉儀表制造有限公司常年以下型號ABB智能定位器現貨供應(電話：0871-65127691)
  TZID-C V18345-1010221001現貨
TZID-C V18345-1010521001現貨
TZID-C V18345-1027120001現貨
TZID-C V18345-1010521001現貨
TZID-C V18345-1010121001現貨
TZID-C V18345-2020420001現貨
