1-5V輸入配電器技術參數

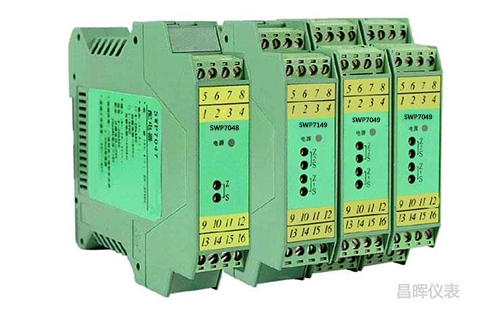

配電器型號及功能：SWP7048/一進一出配電器；SWP7148/一進二出配電器；SWP7049/二進二出配電器
配電器適用現場設備：四線制變送器(四線制變送器供電電壓為DC24V，輸出信號為1-5V)
精度：0.2%F.S
輸入：1路1-5V或2路1-5V
電源：20-35VDC
1-5V輸入配電器功耗：SWP7048功耗≤2.0W；SWP7148功耗≤2.4W；SWP7049功耗≤3.2W
輸出：4-20mA/負載電阻0-800Ω；1-5V/輸出阻抗＜10Ω；輸出負載≥10kΩ
電源保護：電源反向保護
溫度漂移：0.01%FS/℃
絕緣強度：控制室端-現場端≥2500VAC；電源-控制室端≥500VAC
絕緣電阻：控制室端-現場端≥100MΩ；電源-控制室端≥100MΩ
質保：18個月
外形尺寸：115×100×23mm(深×高×寬)
1-5V輸入配電器選型表
1-5V輸入一進一出配電器 SWP7048-①/②
1-5V輸入一進二出配電器 SWP7148-①/②/③
1-5V輸入二進二出配電器 SWP7049-①/②/③
①配電器供電電壓
[省略]：DC24V供電
[AC]：交流220V供電(定制生產)
②通道1輸出類型
[I]：4-20mA輸出
[V]：1-5V輸出
③通道2輸出類型
[省略]：無第2路輸出(SWP7048選項)
[I]：4-20mA輸出
[V]：1-5V輸出
1-5V輸入配電器選型舉例
SWP7048-I/I或SWP7048-AC/I/I
SWP7148-I/I或SWP7148-AC/I/I
SWP7049-I/I或SWP7049-AC/I/I
1-5V輸入配電器接線圖

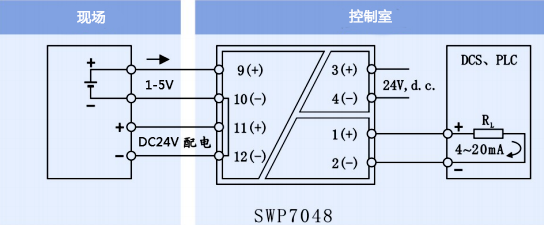

1、SWP7048接線圖

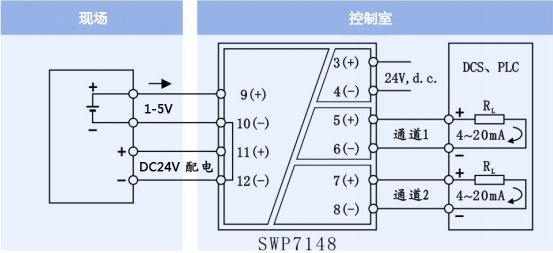

2、SWP7148接線圖

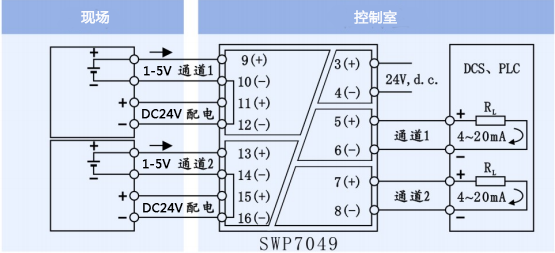

3、SWP7049接線圖
