核電設備國產化率的不斷提高是必然趨勢，根據國家核電中長期發展規劃，從2015-2020年(“十三五”)須完成8套百萬干瓦級機組設計和設備制造，國產化率達到60%；開工建設15套百萬千瓦級核電機組自主設計和設備制造，國產化率將達到80%。
作為核電主要配套設備之一的控制系統對核電的安全運行起若重要作用。核電的控制分為核島和常規島兩部分，核島是指核電站安全殼內的核反應堆及與反應堆有關的各個系統的統稱；常規島是指核電裝置中汽輪發電機組及其配套設施和它們所在廠房的總稱。常規島的主要功能是將核島產生的蒸汽的熱能轉換成汽輪機的機械能，再通過發電機轉變成電能。
目前國內核電常規島的汽輪機島控制系統(TCS)領域中，仍然是國外品牌占領主要地位，例如西門子公司、ABB公司、西屋公司等等。國外的控制系統價格相當昂貴，且在價格談判中非常強勢，嚴重制約了核電項目降本的需求。同時，在項目中采用進口產品，控制及保護系統的技術要求如有變化，往往不能得到進口系統廠商及時的響應，嚴重影響項目的成功實施。
為了保持和增強上海電氣在核電領域的競爭力。確保核電項目的順利實施，我國必須適應市場需求開發新產品，迎接新挑戰。上海電氣集團上海自動化儀表有限公司與上海電氣電站集團上海汽輪機廠緊密合作，研發了具有自主知識產權的百萬千瓦等級核電TCS系統，項目通過了上海市核電辦公室組織的新產品鑒定會，鑒定意見為“通過對百萬千瓦等級核電TCS系統的引進、消化、吸收，采用國產硬件平臺研發具有自主知識產權的、核電汽輪機組控制保護系統，包括汽輪機閉環控制系統、汽輪機保護系統、汽輪發電機組輔助控制系統，實現了真正的國產化。擁有自主知識產權，填補了我國百萬千瓦等級核電TCS系統的空白。項目在國內具有新穎性、總體達到國際先進水平”。
目前，本百萬千瓦等級核電TCS系統已應用于巴基斯坦卡拉奇K2百萬千瓦級核電項目，一舉打破國外系統的壟斷狀態，在核電汽輪機島控制系統領域中實現了國產控制系統的首臺突破！擁有該領域國產百萬千瓦等級核電TCS系統的唯一業績！并成功通過了上海市高端智能裝備首合突破和示范應用項目的驗收。
通過采用國產系統平臺開發適用于百萬等級核電汽輪機的控制及保護系統，可以幫助我國盡快實現核電汽輪機組控制及保護系統技術的全面國產化。并實現控制系統的多樣化，擺脫長期依賴進口系統廠商的種種技術及貿易限制。同時，國產化百萬千瓦等級核電TCD系統從性能上完全可以替代進口產品并擁有自己的特色，價格上更是不到進口產品的一半！極具價格競爭力，便得本控制系統在核電領域具有廣闊的市場應用前景。

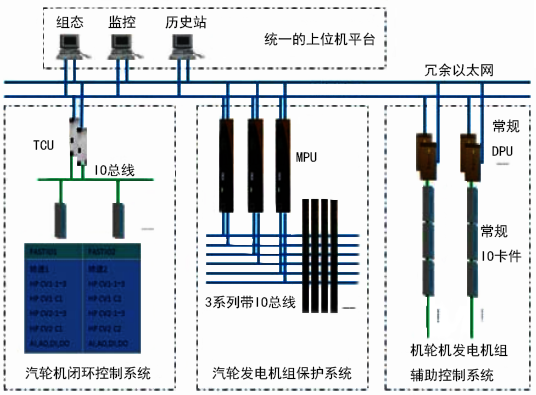

百萬千瓦核電汽輪機閉環控制系統原理圖
本系統硬件及軟件的先進性已完全可以適應核電汽輪機控制保護系統的技術要求，且其系統完全可以根據不同的控制及保護系統的技術要求及時進行靈活的改進及調整，確保項目的成功實施。
同時，采用國產化系統平臺也可適應我國核電控制系統全面國產化的需要，今后在我國核電機組中國產DCS系統將占有越來越多的市場份額，作為其中最為重要部分之一的汽輪機控制保護系統，如能夠越來越多地采用自主知識產權的TCS系統來實施，不僅能夠豐富核電產品序列，提高國產產品內配程度，增強國產品牌在核電領域的競爭優勢，也能夠使我國掌握和升級核電關鍵設備設計、制造核心技術，對國家提升核電裝備國產化率戰略做出積極響應。
在巴基斯坦卡拉奇K2項目中，核電TCS系統主要實現監視、操作、控制汽輪發電機組的正常啟動、運行、停機過程，保障汽輪發電機組的設備安全，記錄機組運行參數以及分析查找故障原因等功能。主要內容如下：
1、核電TCS系統硬件部分：
FASTIO系統部分由快速處理器(TCU)、多功能輸入輸出通道模塊(FastIO)、模擬量端子板、數字量端子板和其他配件構成。完成對汽輪機閥門的控制。
◆TCU模塊主要技術指標
主從處理器構架
IO掃描周期最快1ms
可運行模塊數：16000個模塊
冗余通訊方式：雙100Mbps以太網
冗余切換時間：小于2ms
FASTIO模塊通道：
4路4-20mA電流輸出通道
2路±50mA電流輸出通道
12數字信號輸入通道
8路數字信號輸出通道
1路脈沖信號輸大通道
◆SUPSIS保護系統是用來監視汽輪發電機組的關鍵參數，當超過限值時，發出遮斷報警信號，動作電磁閥，關閉全部進汽閥門。SUPSIS保護系統由1個主機箱和1個擴展機箱組成。
◆系統有三個序列構成，每個序列包括輸入模塊、控制模塊(MPU)、輸出模塊?？刂颇K對三個序列的輸入、運算結果、輸出都執行2oo3表決。
2、核電TCS系統軟件部分
TCS系統軟件主要功能模塊包括包括轉速控制、超加速控制、負荷控制、快速降負荷、遠方負荷控制、蒸汽流量限制、圧力限制、熱應力控制、閥門管理以及自啟停順序控制等等。本系統接收來自汽輪機的轉速信號，通過主控制器對轉速信號和其他信號進行邏輯判斷和運算，通過調節模塊的電流輸出來控制汽輪機的閥門，達到百萬千瓦級核電汽輪機轉速控制的要求。轉速、負荷控制過程，可以通過改變設定值方式進行干預。系統中對閥門控制方面，具有PID參數整定功能。閥門死區補償參數設定。汽輪機的啟停機運行，進行手自動無擾切換，保證汽輪機在額定負荷和最小負荷之間的任意負荷工況下保持穩定運行。并能夠在任何時刻全部甩負荷或甩負荷到廠用電的瞬態工況下，不會引發意外停機。
3、核電TCS系統通過FastIO模塊的轉速通道接收來自汽輪機的轉速信號，通過TCU控制器對轉速信號和其他信號進行邏輯判斯和運算，通過FastIO模塊的AO通道輸出來控制汽輪機的閥門，達到汽輪機轉速控制的要求。
◆核電TCS系統性能指標
轉速回路控制桔度：±1r/min；
負荷回路控制結度：±0.5%額定功率；
轉速變化到伺服卡/智能卡AO輸出變化時間小于30ms；
控制器的CPU魚荷率小于40%；
系統可利用率：≥99.99%；
內部存儲器的占有容量不大于50%，外部存儲器的占有容量不大于40%。
◆關鍵技術和水平
①系統響應快，從汽輪機轉速發住變化到對閥門控制輸出變化時間小于等于30ms；
②系統響應快，從油動機反饋發生變化到對閥門控制輸出變化時間小于等于5ms；
③系統具有冗余功能，包括網絡冗余、主控模塊冗余和調節模塊冗余；
④具有自校正功能，能自動測量出油動機的死區、零位和滿位；
⑤具有智能選擇功能，油動機的3路反饋中采取的選擇方法為3選中，2路選擇靠近指令，1路或者3路都異常時，關閉閥門；
⑥具有PI的零轉速和短路判別功能，區分汽輪機信號正常接入時0脈沖、汽輪機信號未正常接入的功能。
⑦線圈斷線短路檢測；
