SWP-ST61WT特點
1、多種溫度傳感器選擇，性能穩定
2、抗50/60Hz工頻干擾設計，適合工業現場
3、進口超低功耗微處理器，自動補償，響應速度快
4、多達7條溫度曲線，大幅度改善溫度特性
5、非易失性存儲器，具備掉電存儲和數據恢復
6、具有自診斷和故障報警輸出功能
7、LCD同時顯示多個監測變量，單位可選
8、可通過無線通訊進行參數設定和功能組態
9、可通過按鍵就地進行參數設定和功能組態
10、量程、零點、阻尼現場連續可調
11、帶RTC時鐘，及無線對時功能(客戶可定制)
12、帶測量記錄存儲功能，支持一次無線通訊傳輸多組測量數據
SWP-ST61WT技術指標
傳感器類型：支持多種Cu50、Pt100
工作條件：環境濕度0%-95%RH(無冷凝、無結露)；環境溫度-40~85℃(液晶-20~70℃)
輸出信號：無線通訊(標準 Modbus RTU協議)
無線工作頻段：433MHz，支持ISM頻段，2.4GHz
抗震性能：10g(20-2000Hz)
SWP-ST61WT低功耗無線溫度變送器通訊距離：小于100米(晴朗空曠，無線增益14dBm)
過載能力：≥200%FS
供電電源：一次性鋰電池，3.6V,容量：19×2Ah
穩定性能：±0.1%FS/年，±0.25%FS/3年
電池工作時間：≥1年(典型應用：RF433無線通訊收發1次，報文＜96字節)
整體重量：≈1000g
電磁兼容：符合EN61326-1:2006
精度等級：0.1%FS或0.25%FS
防護等級：IP65(電氣連接應配合完整后達到)
顯示范圍：5位數值LCD顯示-99999~99999

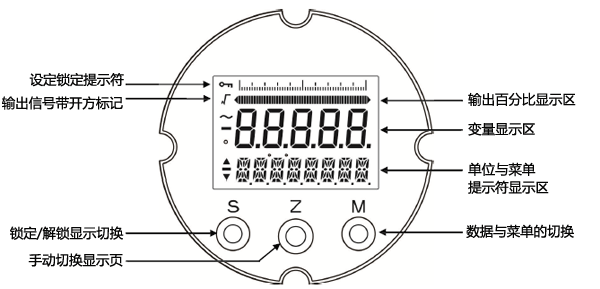

SWP-ST61WT面板布局
SWP-ST61WT低功耗無線溫度變送器顯示面板有三個按鍵S、Z、M和LCD顯示窗口。

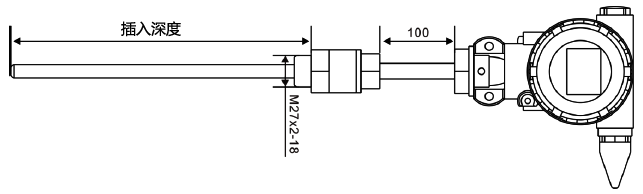

SWP-ST61WT低功耗無線溫度變送器外形尺寸
SWP-ST61WT低功耗溫度變送器型譜
SWP-ST61①-②-③-④-⑤-⑥-⑦
①產品類型
[WT]：無線低功耗溫度變送器
②測量范圍 量程調節范圍
[08]：Cu50/-50～150.0℃
[09]：Pt100/-199～850℃
[10]：Pt100.1/-199.9～320.0℃
[T]：特殊定制
③無線通訊方式(不選擇不填)
[省略]：電池自供電，不帶無線數據傳輸功能
[F]：433MHz(通訊距離： <100米，晴朗空曠，無線增益14dBm)
[N]：NB_IoT
[L]：LoRa (通訊距離： <100米，晴朗空曠，無線增益14dBm)
[W]：4G
④過程連接方式、材料
[R]：外螺紋 G1/2，不銹鋼1Gr18Ni9Ti
[G]：外螺紋 M20×1.5，不銹鋼1Gr18Ni9Ti
[M]：外螺紋 M27×2(常用)，不銹鋼1Gr18Ni9Ti
[T]：特殊定制
⑤顯示表頭(不選擇不填)
[M2]：LCD顯示
⑥精度等級
[2]：0.25%
[5]：0.5%
⑦溫度傳感器插入深度
[L1]：見外形結構圖，填上具體的數值，單位：mm
選型舉例
