高頻雷達物位計優點
雷達物位計采用了高達26G的發射頻率,相對于6.3G的雷達具有以下優點:
1、高頻雷達物位計(主要指26GHz)具有能量高,波束角小(一般Φ95mm的喇叭天線的波束角為8o,而6.3GHz低頻脈沖雷達的喇叭天線直徑為Φ246mm時,波束角也僅為15o),天線尺寸小,精度高的優點。
2、26GHz雷達波長11mm,6.3GHz雷達波長50mm,雷達測量散裝料位時,雷達波反射主要來自料面的漫反射,漫反射的強度與物料大小成正比,與波長成反比,而大部份散裝料直經遠遠小于50mm。26GHz雷達是散裝料物位測量的最佳選擇。
3、在一些直徑小高度矮的小罐應用中,當罐中的介質或強腐蝕性介質有揮發氣體時,用超聲測量效果差,雷達效果好,6.3GHz雷達天線長(300-400mm)無形中增大了盲區(大約600mm),由于6.3GHz雷達方向性差(開角大),在小罐中會產生多徑反射;26GHz雷達頻率高頻,天線短,方向性好,克服了6GHz雷達的缺點,適用于小罐測量。
4、由于現場環境惡劣,隨著時間推移雷達天線上會積累污物,水汽等,26GHz雷達天線小,加天線罩可大大改善污物、水汽影響,6.3GHz雷達頻率低,天線尺寸大,加天線罩很困難,儀表整體大,清理困難。
5、由于26GHz雷達方向性好,很多惡劣工況,可通過簡單隔離,將雷達裝在容器外進行測量。
6、采用了先進的微處理器和獨特的EchoDiscovery回波處理技術,雷達物位計能應用于各種復雜工況。
7、采用脈沖工作方式,雷達物位計發射功率極低,安裝于各種金屬、非金屬容器內,對人體及環境無傷害。

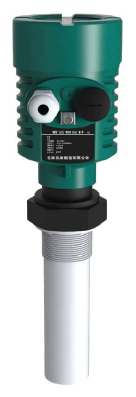

型號:YR-RD91
應用:液體,特別是腐蝕性液體,簡單過程條件
最大量程:10m
測量精度:±5mm
天線材料:全密封四氟,防輕微凝結物
過程溫度:-40~120℃
過程壓力:-0.1~0.3MPa
信號輸出:兩線制4-20mA/四線制4-20mA/HART
頻率范圍:26GHz

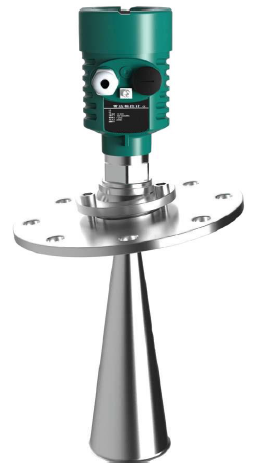

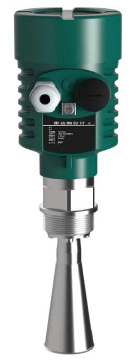

型號:YR-RD92
應用:液體。溫度高、壓力大、輕微腐蝕的液體
最大量程:30m
測量精度:±3mm
天線材料:不銹鋼316L喇叭/PTFE振子、全塑料喇叭/PTFE振子
過程溫度:-40~200℃、-40~250℃、-40~100℃
過程壓力:-0.1~4MPa、-0.1~0.3MPa、-0.1~0.3MPa
信號輸出:兩線制4-20mA/四線制4-20mA / HART
頻率范圍:26GHz

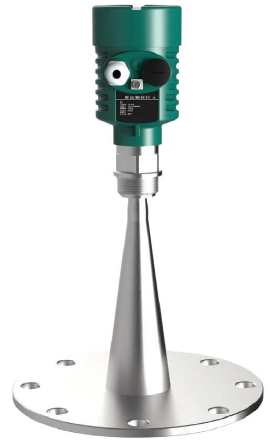

型號:YR-RD96
應用:液體,適合強腐蝕性,衛生級液體
最大量程:20m
測量精度:±3mm
過程連接:法蘭
天線材料:椎面振子,防凝結物
頻率范圍:26GHz
過程溫度:-40~150℃
過程壓力:-1.0~1.6MPa
信號輸出:兩線制4-20mA/四線制4-20mA/HART

型號:YR-RD93
應用:固體,存儲容器、過程容器或強粉塵,易結晶、結露場合
最大量程:70m
測量精度:±15mm
過程連接:螺紋、法蘭
天線材料:尖椎形振子,防凝結物差;椎面振子,防露、防凝結物
頻率范圍:26GHz
過程溫度:-40~200℃、-40~200℃、-40~100℃
過程壓力:-0.1~4MPa;-0.1~0.3MPa
信號輸出:兩線制4-20mA/四線制4-20mA/HART

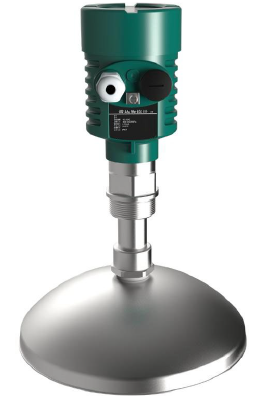

型號:YR-RD94
應用:液體、固體,低溫易結露、結冰場合
最大量程:70m
測量精度:±15mm
天線材料:不銹鋼316L拋物面天線
過程連接:法蘭
過程溫度:-40~60℃
過程壓力:-0.1~1.6MPa
信號輸出:四線制4-20mA/ HART
頻率范圍:26GHz

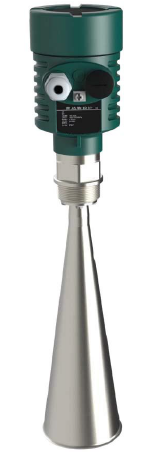

型號:YR-RD95
應用:固體顆粒、粉塵
最大量程:30m
測量精度:±10mm
天線材料:不銹鋼316L喇叭
過程連接:螺紋或法蘭
過程溫度:-40~250℃
過程壓力:-0.1~1.6MPa
信號輸出:四線制4-20mA/HART
頻率范圍:26GHz
高頻雷達物位計特征參數

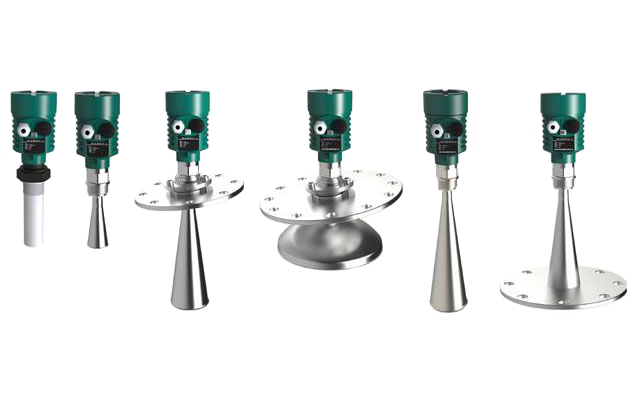

不同型號脈沖雷達物位計的最大測量距離及重量(取決于過程連接)
型號:YR-RD91/量程:20米(液體型)/重量:1Kg
型號:YR-RD92/量程:30米(液體型)/重量:2Kg
型號:YR-RD93/量程:70米(固體型)/重量:6Kg
型號:YR-RD94/量程:70米(固體型)/重量:7Kg
型號:YR-RD95/量程:30米(固體型)/重量:2Kg
型號:YR-RD96/量程:20米(液體型)/重量:3Kg
雷達物位計量程選擇非常重要,用戶該如何正確選擇量程,請您參閱“雷達物位計量程選擇直接影響使用結果”這篇技術文章。

雷達物位計選型很重要,直接關系到儀表能否穩定工作在苛刻工況環境中,您選型時請與網站上的技術客服聯系,昌暉儀表會免費給您提供雷達物位計選型、調試和應用的全方位技術支持!
