導波雷達發出的高頻微波脈沖沿著探測組件(鋼纜或鋼棒)傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。

容器中存在兩種不同介質，當上面一層的介質介電常數較小，而下面的介質介電常數較大時，高頻微脈沖沿著探測組件傳播遇到上層介質時，由于其介電常數較小，因而有極少的能量被這一層介面反射，而大部分能量穿透上層介質繼續向下傳播，遇到兩層的介面時，由于下層介質的介電常數較大，因而會有較大的能量被反射回來。因而導波雷達是可以測量兩種不同介質的介面，其測量條件是上層介質不導電或其介電常數比下層介質介電常數小10以上。



導波雷達液位計特點
由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，導波雷達液位計可以應用于各種復雜工況。多種過程連接方式及探測組件配置，使得YR-RD30系列導波雷達物位計適于高溫、高壓及小介電常數介質等雜工況及應用場合。導波雷達液位計采用脈沖工作方式，導波雷達液位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境無傷害。

型號：YR-RD31(量程0-30米)
特點：鋼纜天線
應用:復雜過程條件下液體、固體測量
最大量程:30m
測量精度:±3mm
過程連接:螺紋或法蘭
探測組件:不銹鋼316L /PTFE
鋼纜直徑:鋼纜Φ4mm或鋼纜Φ6mm
過程溫度:-40～250℃
過程壓力:-0.1～2MPa
信號輸出:兩線制4-20mA/HART


型號：YR-RD35(腐蝕性液體測量，量程0-6米)
特點：全四氟密封天線，耐強酸堿腐蝕
應用：量程較短的酸堿罐體液位測量
最大量程：6m
測量精度:±3mm
過程連接:螺紋或法蘭
探測組件:不銹鋼316L/PTFE
鋼纜直徑:鋼棒Φ10mm
過程溫度:-40～120℃
過程壓力:-0.1～2MPa
信號輸出:兩線制4-20mA/HART

型號：YR-RD36(小介電常數介質測量，量程6米)
特點：同軸式導波天線，獲得更小的盲區、更強的回波信號
應用:小量程，多蒸汽，小介電常數介質的測量。適應過程條件復雜的環境
最大量程:6m
測量精度:±10mm
過程連接:G1?A或G2A
探測組件:不銹鋼316L
同軸直徑:Φ25mm
過程溫度:-40～250℃
過程壓力:-0.1～2MPa
信號輸出:兩線制4-20mA/HART


型號：YR-RD32(量程0-6米)
特點：桿式導波雷達天線
應用：液體測量，高溫高壓工況，復雜過程條件
最大量程：最長6m
測量精度:±3mm
過程連接:螺紋或法蘭
探測組件:不銹鋼316L/陶瓷
鋼纜/棒:鋼纜Φ4mm或鋼纜Φ6mm/棒Φ10mm
過程溫度:-40～250℃
過程壓力:-0.1～2MPa
信號輸出:兩線制4-20mA/HART


 型號：YR-RD34(高溫液體測量，量程0-6米)
特點：不銹鋼316L/陶瓷材料天線，能耐受更高的溫度和壓力
應用:液體測量，高溫高壓復雜工況
最大量程:6m
測量精度:±3mm
過程連接:螺紋或法蘭
探測組件:不銹鋼316L
桿直徑:Φ10mm
過程溫度:-40～400℃
過程壓力:-0.1～2MPa
信號輸出:兩線制4-20mA/HART


型號：YR-RD33(小介電常數液體或固體測量)
特點：多纜式導波天線結構，獲得更強的回波信號
應用：小介電常數液體及固體測量，復雜過程條件
最大量程：30m
測量精度:±3mm
過程連接:法蘭
探測組件:不銹鋼316L/PTFE
鋼纜直徑:鋼纜Φ6mm
過程溫度:-40～250℃
過程壓力:-0.1～2MPa
信號輸出:兩線制4-20mA/HART

導波雷達物位計技術參數
參數：導波雷達工作頻率:100MHZ-1.8GHz
測量范圍：纜式導波雷達測量范圍0-30m；桿式、同軸管式導波雷達測量范圍0-6m
重復性：±2mm
分辨率：1mm
采樣：YR-RD30系列導波雷達回波采樣55次/s
響應速度：>0.2S(根據具體使用情況而定)
輸出信號：4-20mA
精度：±3mm
通訊接口：HART 通訊協議
過程連接：G1"A、G1?"A螺紋；法蘭DN50，DN80，DN100 ，DN150，DN200，DN250
過程壓力：-0.1-2MPa
電源：24VDC(±10%)；紋波電壓：1Vpp
耗電量：最大22.5mA
環境條件：溫度-40℃～+70℃
外殼防護等級：導波雷達防護等級為IP67
防爆等級：EXib  IIC T6
電纜入口：2個M20×1.5或1/2"NPT(電纜直徑5-9mm)
測量距離：下表列出不同類別被測介質與測量距離的關系

導波雷達物位計調試
昌暉儀表制造有限公司YR-RD30系列導波雷達可以通過以下方法調試：

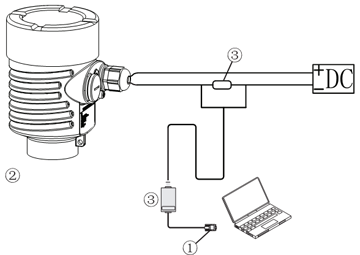

1、通過調試軟件YR-SOFT
通過YR-SOFT軟件調試?yán)走_傳感器都可以通過軟件進行調試。采用軟件進行調試，需要一個儀表CONNECTCAT驅動器。
使用軟件調試時需給雷達儀表提供24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部自帶電阻250歐姆）的供電儀表，就不需要附加外部電阻，這時候HART適配器可以和4-20mA線并聯。

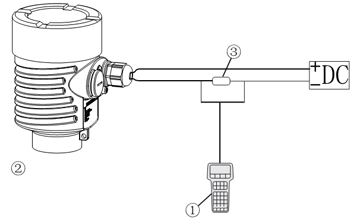

2、通過HART手持編程器

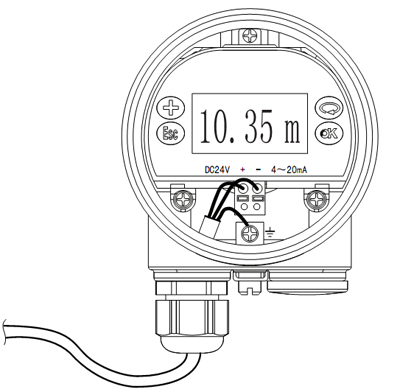

3、通過顯示調整模塊YR-PM
編程器訂貨后出廠已安裝在導波雷達上。編程器由4個按鍵和一個液晶顯示屏組成，可以顯示調整菜單和參數設置。

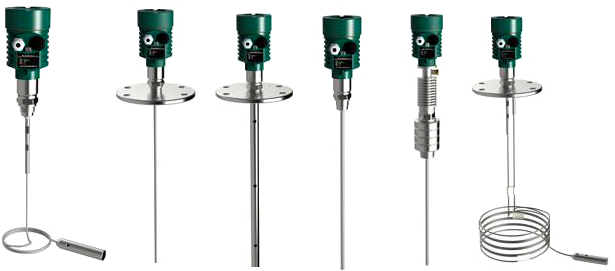

YR-RD30系列導波雷達按結構形式和應用場合的不同，分為YR-RD31、YR-RD32、YR-RD33、YR-RD34、YR-RD35和YR-RD36六個大類，用戶選用導波雷達時應認真填寫導波雷達物位計參數表》，昌暉儀表制造有限公司可以根據您提供的詳細參數，為您選配最佳測量效果的導波雷達產品。

1、纜式導波雷達選型

2、桿式導波雷達選型

3、雙纜式導波雷達選型

6、同軸桿式導波雷達選型

導波雷達物位計尺寸

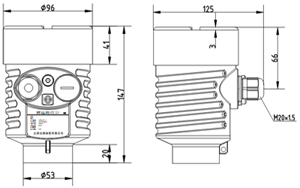

1、外殼材質：鋁合金

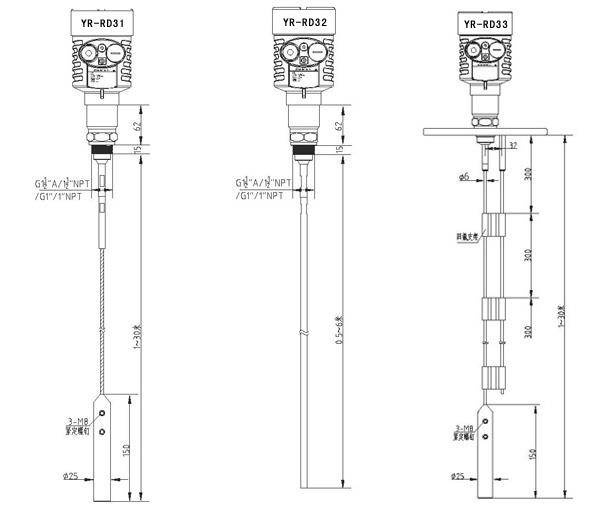

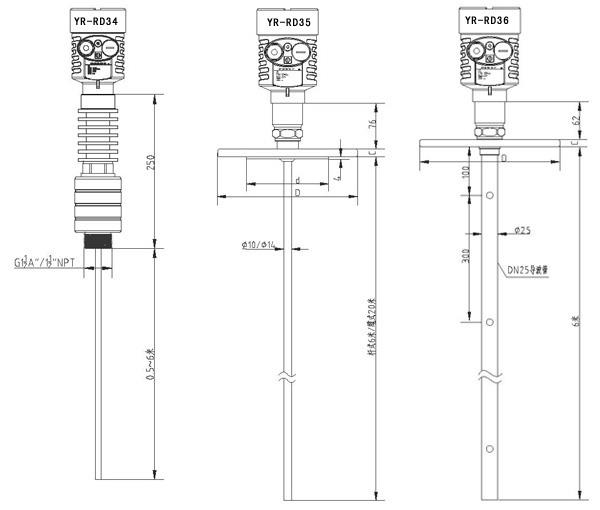

2、不同型號導波雷達尺寸

導波雷達物位計參數表
客戶信息
單位：-------------
聯系人：-----------
地址：-------------
郵編：-------------
電話：-------------
手機：-------------
E-mail：-----------
日期:××年××月××日

許可證
□ 標準型（非防爆）；□ 本安型（Exib IIB T5）；□ 本安型（Exib IIC T6）；□ 本安型+船用許可證（Exib IIC T6）；□ 本安型+隔爆型（Exd [ib] IIC T6）

罐/容器信息
儲罐類型：
□ 儲罐
□ 儲罐結構：------------
□ 罐尺寸：--------------
□ 反應罐；
□ 罐體材質：------------
□ 罐高度：----------m
□ 分離罐
□ 壓力：------------
□ 罐直徑：-------------
□ 船用儲罐
罐頂：□ 拱頂式；□ 平頂式；□ 敞口式
罐底：□ 錐底；□ 平底；□ 斜坡底
安裝：□ 頂部安裝 ；□ 側面安裝；□ 旁通管；□ 導波管安裝

罐頂安裝接管(重要信息)
接管高度：------------mm
接管直徑：------------mm

測量介質
介質名稱：-----------；□ 液體；□ 固體；□ 混合介質
介質溫度：-----------℃
介電常數：-----------
掛料：□ 是；□ 否
攪拌：□ 是；□ 否

過程連接
螺紋：□ G1?"A；□ 1?"NPT；□ G2"A；□ G1"A；□ 1"NPT
法蘭：□ 法蘭 DN= ------；□ 法蘭 ANSI=------------

電源：□ 24VDC；□ 220VAC
輸出：□ 4-20mA；□ HART；□ PROFIBUS PA
顯示：□ 帶表頭顯示；□ 不帶表頭顯示
