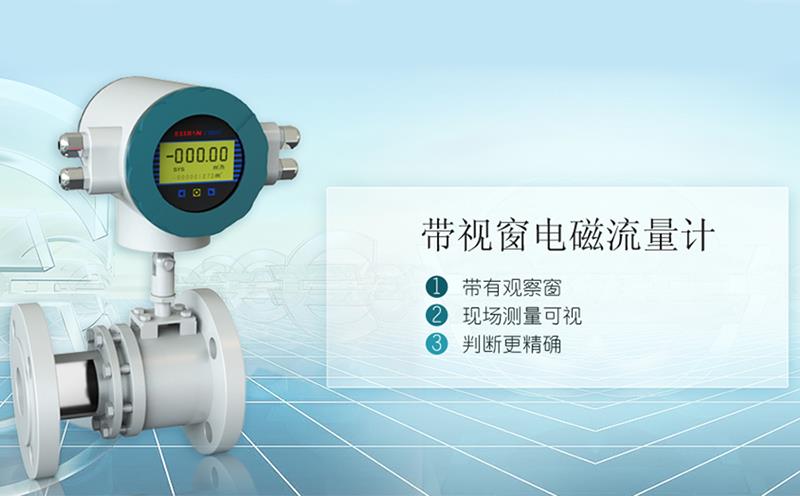

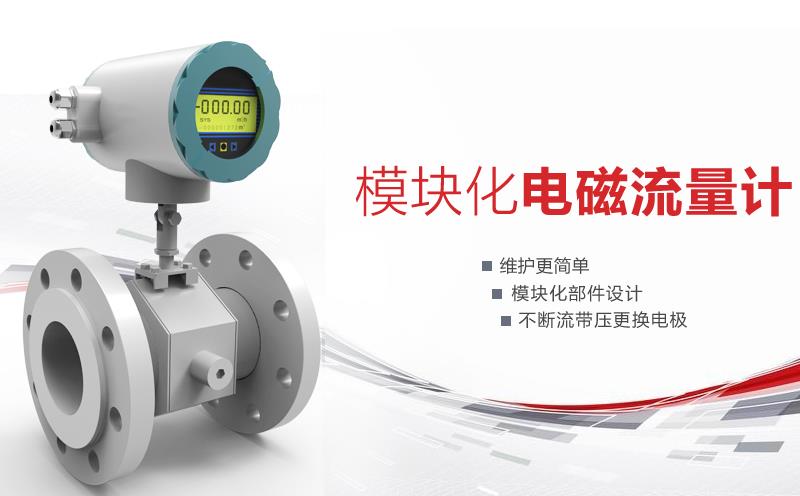

YR-DC11智能電磁流量計是模塊化設計、帶視窗、在線更換核心部件、長度可調和故障自診斷的全智能型流量計，六大核心技術，與其他廠家生產的傳統模擬或智能電磁流量計有非常大的區別，尤其在測量精度可靠性、穩定性、可以修改流量計量程、使用功能和使用壽命等方面。電磁流量計設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便。
昌暉電磁流量計核心競爭力
1、一體、分體兩用式，隨意選擇
2、流體狀態可視，不再猜測(流量計內的介質是否滿管，通過視窗可見，一目了然)
3、長度自由調節，極大適應現場(可以直接替代國內外任何廠家產品，不用更改現場管道長度)
4、在線帶壓可拆，便于維護(使用者可以在線更換流量計電極等部件，故障產品不用返廠，不耽誤生產)
5、模塊化設計，售后零等待(輸入更換部件的參數，流量計CPU自動調試到出廠狀態)
6、進一步智能，提供可靠保障(流量計帶故障自診斷，方便用戶直觀判斷故障所在部位和故障原因)
智能電磁流量計特點
2、測量管道內無阻流件，沒有附加的壓力損失；測量管道內無可動部件，故智能電磁流量計傳感器壽命極長。
3、由于感應電應信號是在整個完滿磁場的空間中形成的，是管道截面上的平均值，智能電磁流量計傳感器所需的直管段較短，長度為5倍的管道直徑。
4、流量計傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
5、電磁流量計轉換器采用國際最新最先進的單片機(MCU)和表面貼裝技術(SMT)，性能可靠，精度高，功耗低，零點穩定，參數設定方便。點陣中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。
6、昌暉智能電磁流量計提供流體空管、勵磁短線、流量超限報警。
7、雙向測量系統，可測正向流量、反向流量。該智能電磁流量計采用特殊生產工藝和優質材料，確保產品性在長時間內保持穩定。
電磁流量計功能
電磁流量計適用測量封閉管道中導電液體和漿液的體積流量，如潔凈水、污水、各種酸堿鹽溶液、泥漿、礦漿、紙漿、糖漿及食品方面的液體。
電磁流量計工作原理
智能電磁流量計測量原理是基于法拉第電磁感應原理定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電熱E為:E=KBVD 式中：k為儀表常數；B為磁感應強度；V為測量管道截面內的平均流速；D為測量管道截面的內徑。
測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，LCD顯示或轉換成標準信號4-20mA和0-1kHz輸出。
如何正確選用電磁流量計
流量計的選型是流量儀表應用中非常重要的工作，據有關資料表明，電磁流量計在實際應用中有2/3的故障是電磁流量計的錯誤選型和錯誤的安裝而造成的，特別注意。
1、收集數據：
①被測流體名稱；②最大流量、最小流量；③最高工作壓力；④最高溫度、最低溫度。
2、被測流體必須具備一定的導電性，導電率≥5μS/cm。
3、最大流量和最小流量，必須符合流量計測量范圍(參看選型表中口徑選型代碼表)
4、實際最高工作壓力必須小于流量計的額定工作壓力。
5、最高工作溫度和最低工作溫度必須符合流量計規定的溫度要求。
6、確定是否有負壓情況存在。如傳感器內襯選用不當，負壓會導致內襯變形導致泄漏。
7、您可以根據上表中的流量選擇相應的電磁流量計，若所選擇的電磁流量計的內徑與工藝管道的內徑不符，應進行縮管或擴管。
8、若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程。
9、從電磁流量計價格上考慮，可以選擇較小口徑的電磁流量計，相對減少投資。

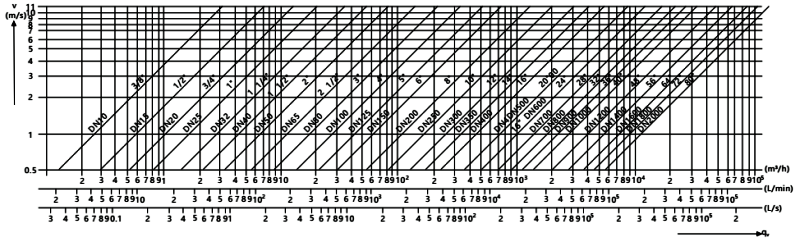

智能電磁流量計內徑、流速與流量關系曲線圖
測潔凈水時，經濟流速是1.5-3/m/s,測易結晶的溶液時，應適當?shù)靥岣吡魉伲?-4m/s為宜，起到自清掃，防止粘附沉積等作用，測礦漿等磨耗性流體時，應適當降低流速，1.0-2m/s為宜，以降低對內襯和電極的磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。

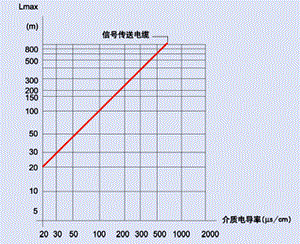

分體式智能電磁流量計最大距離，電纜銅芯截面與介質電導率關系曲線圖：
實際應用中，分體距離愈短愈好，電纜線過長，受其分布電容的影響，很容易造成信號干擾。例如：一般的自來水的電導率在100us/cm左右，分體的最大距離約為100m左右。酸堿鹽溶液電導率較大，其分離距離可超過100m，具體數值可根據電導率和電纜銅芯截面來定。
如何選擇智能電磁流量計內襯材料
應根據被測介質的腐蝕性，磨損性和溫度來選擇內襯材料。硬/軟橡膠可耐一般的弱酸、堿的腐蝕，耐溫65℃，軟橡膠有耐磨性；聚四氟乙烯(PTFE)幾乎能耐除熱磷酸外的強酸和強堿，溫度可達180℃，但不耐磨損：聚氨酯橡膠有較好的耐磨性，但不耐酸、堿腐蝕，使用溫度低于80℃。

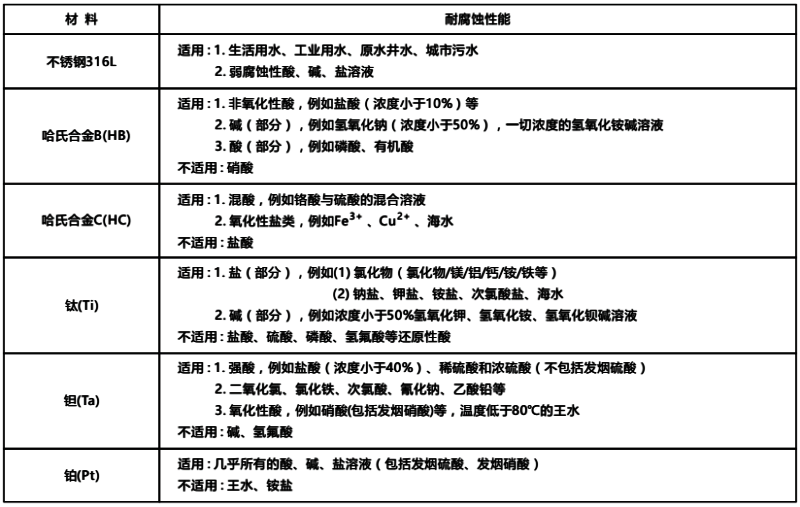

如何選擇流量計電極材料
應根據被測液體的腐蝕性來選擇電極的材料，請查有關防腐蝕手冊，對于特殊流體應作試驗。
電磁流量計防護等級說明
1、IP65：防噴水型，允許水龍頭從任何方向對傳感器噴水，噴水壓力為30kPa，出水量為2.5L/min，距離為3m。
2、IP68：潛水型，長期工作在水中。
防護等級應根據實際情況來選擇，傳感器裝在地面以下，經常受水淹的，應選用IP68，傳感器安裝在地面以上，應選用IP65

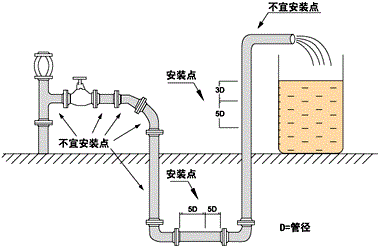

如何正確選擇電磁流量計安裝點
1、選擇充滿液體的直管段,如管路的垂直段(流向由下向上為宜)或充滿液體的水平管道（整個管路中最低處為宜),在安裝與測量過程中,不得出現非滿管情況。
2、智能電磁流量計測量位置應選在上游大于5D和下游有3D直管段處。
3、測量點選擇應盡可能遠離泵,閥門等設備,避免其對測量的干擾。
4、測量點選擇應盡可能遠離大功率電臺,強磁場干擾源等 。
智能電磁流量計安裝須知
1、測量電極的軸線必須近似于水平方向：
2、測量管道內必須完全充滿液體。
3、流量計的前方最少要有5×D(D為流量計內徑)長度的直管段，后方最少要有3×D(D為流量計內徑)長度的直管段；為方便安裝和拆卸，可在電磁流量計后加裝管道伸縮節。
4、流體的流動方向和流量計的箭頭方向一致。
5、管道內要有真空會損壞流量計的內襯，需特別注意。
6、在智能電磁流量計附近應無強電磁場。
7、在流量計附近應有充裕的空間，以便安裝和維護。
8、若測量管道有振動，在電磁流量計的兩邊應有固定的支座；
9、測量不同介質的混合液體時混合點與流量計之間的距離最少要有30×D(D為流量計內徑)長度；
10、為方便今后流量計的清洗和維護，應安裝旁通管道，并且保證智能電磁流量計前5D后3D的直管段。
11、如安裝聚四氟乙烯內襯的流量計時，連接兩法蘭的螺栓應用力矩扳手勻擰緊，否則容易壓壞聚四氟乙烯內襯。
智能電磁流量計安裝要求
1、電磁流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處：
2、電磁流量計應安裝在管道上上升處：
3、電磁流量計在開口排放管道安裝，應安裝在管道的較低處；
4、若管道落差超過5m時，在電磁流量計的下游安裝排氣閥；
5、應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在電磁流量計上游；
6、電磁流量計絕對不能安裝在泵的進口處，應安裝在泵的出口處；

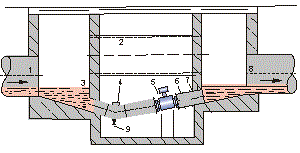

7、在測量井內安裝流量
智能電磁流量計選型表
YR-①-②③④⑤⑥⑦⑧⑨⑩???-?-?
①電磁流量計類型
[AFM]：一體型電磁流量計
[AFS]：分體型電磁流量計
[AFM/EX]：防爆型一體型電磁流量計
[AFS/EX]：防爆型分體型電磁流量計
②口徑(ND3-DN2400)
[×××]：詳見口徑選型代碼及測量范圍(表達方式為三位數，前兩位為口徑第一、第二位數字，第三位為后面0的個數)
③公稱壓力
[1]：1.6MPa(口徑DN3-DN600)
[2]：4.0MPa(口徑DN3-DN600)
[4]：2.5MPa(口徑DN3-DN600)
[5]：1.0MPa(口徑DN3-DN600)
[6]：0.6MPa(口徑DN700-DN2400)
[S]：特殊
④電極結構形式
[A]：固定式3電極(標準配置)
[B]：刮刀式電極(定制生產)
[C]：可帶壓拆換式電極(昌暉獨有核心技術)
⑤電極材料
[0]：316L、Mo2Ti不銹鋼
[1]：鈦(Ti)
[2]：哈氏合金B(yǎng)(HB)
[3]：哈氏合金C(HC)
[4]：鉭(Ta)
[5]：鉑(Pt)
⑥內襯材料/流量計內襯工作溫度
[1]：天然橡膠(CR)/介質溫度溫度≤80℃
[2]：聚安脂橡膠(PU)/介質溫度溫度≤80℃
[3]：聚四氟乙烯(PTFE)/介質溫度溫度≤180℃
[4]：四氟乙烯和六氟丙烯(FEP))/介質溫度溫度≤80℃
⑦接地環(接地電極)
[0]：無接地環
[1]：帶有接地環
⑧]防護等級
[0]：IP65(防噴水型)
[1]：IP67(防濺水型)
[2]：IP68(潛水型)
⑨測量精度
[0]：標準測試，0.5%
[1]；標準測試 ，0.3% (15≤DN≤300)
⑩通訊方式
[0]：4-20mA輸出(標準出廠配置)
[1]：4-20mA輸出+RS485(Modebus)
[2]：4-20mA輸出+HART
[3]：4-20mA輸出+Profibus
[4]：4-20mA輸出+藍牙通訊
?流量計外殼、表體法蘭材質
[0]：碳鋼(標準出廠配置)
[1]：不銹鋼
?配套法蘭
[0]：不帶配套法蘭，法蘭用戶用備
[1]：帶碳鋼配套法蘭
[2]：帶不銹鋼配套法蘭
[3]：帶碳鋼配套法蘭+緊固件
[4]：帶不銹鋼配套法蘭+緊固件
?供電電源
[0]：AC220V供電(常用，標準出廠配置)
[1]：DC24V供電
[2]：鋰電池供電
?可加模組(可復選)
[省略]：無組合模件(常用配置)
[A]：流量計長度可調(解決不同品牌電磁流量計互換難題，不用改管道即可安裝)
[B]：帶溫度和壓力顯示
[E]：衛生型
[N]：非滿管測量
[W]：表殼帶檢查視窗
?分體型電磁流量計電纜長度
[××]：用數字標注電纜長度(單位：m；電纜長度≤100m)

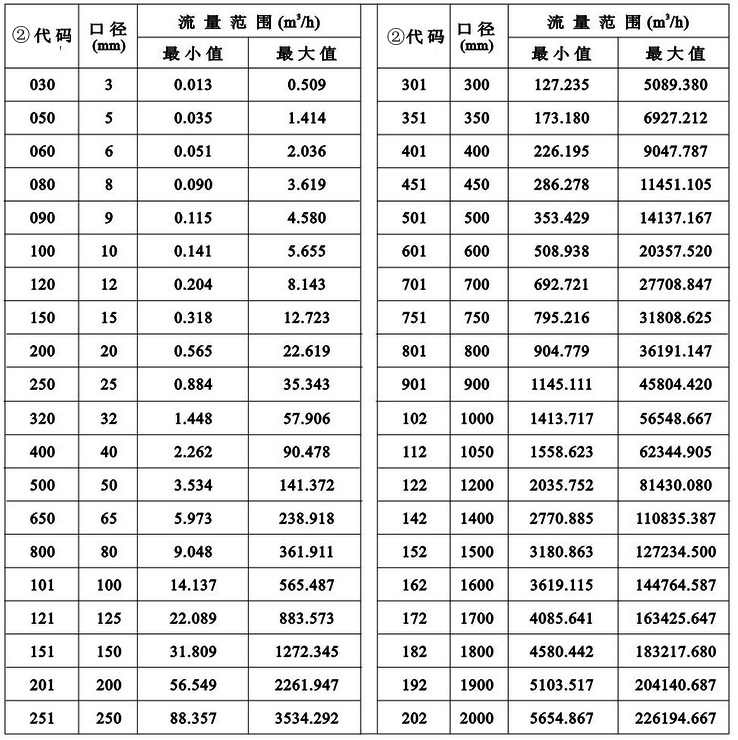

電磁流量計口徑選型代碼及測量范圍

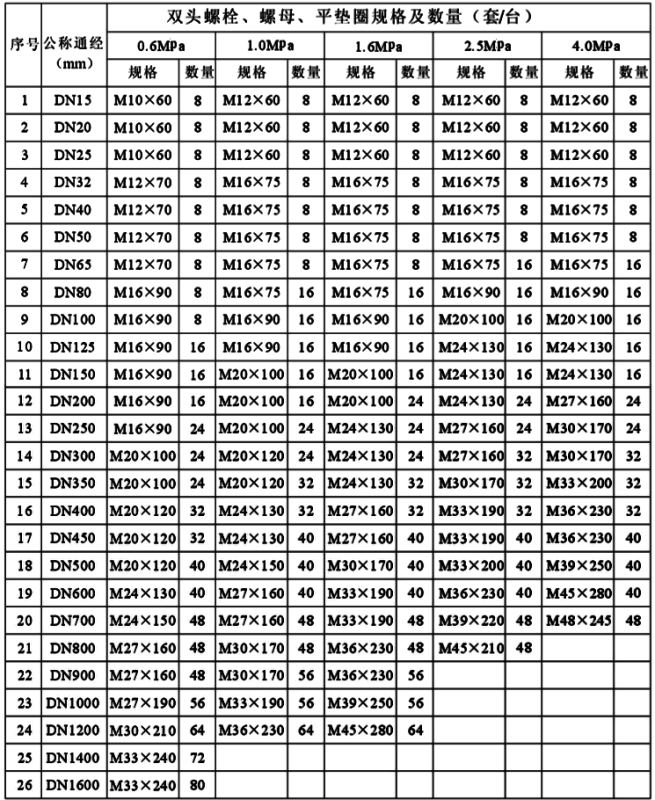

電磁流量計傳感器配套螺栓規格表

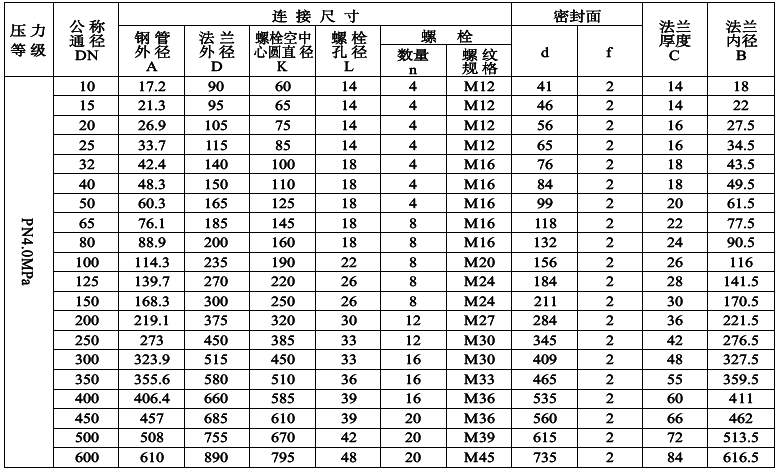

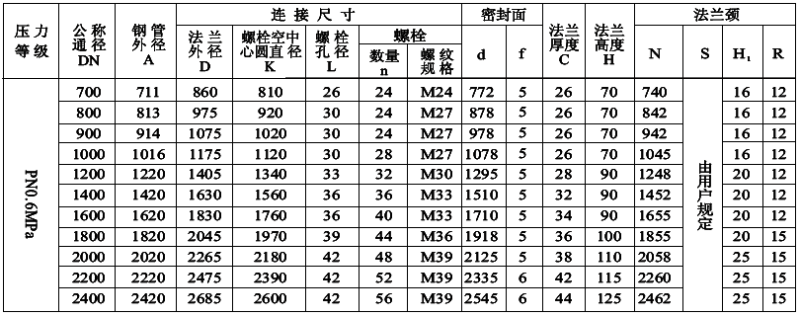

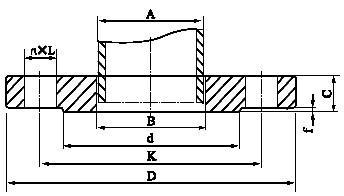

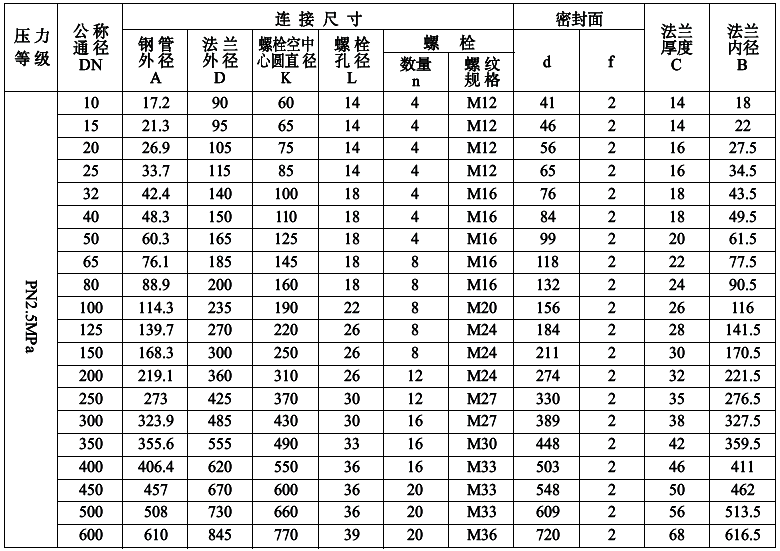

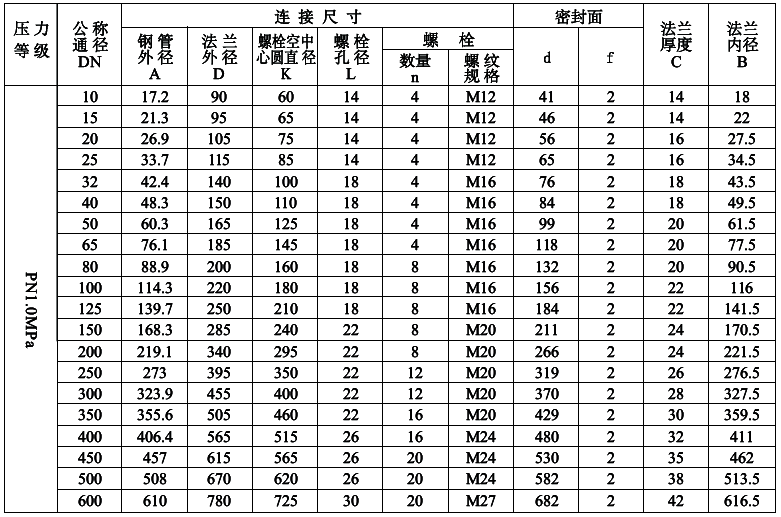

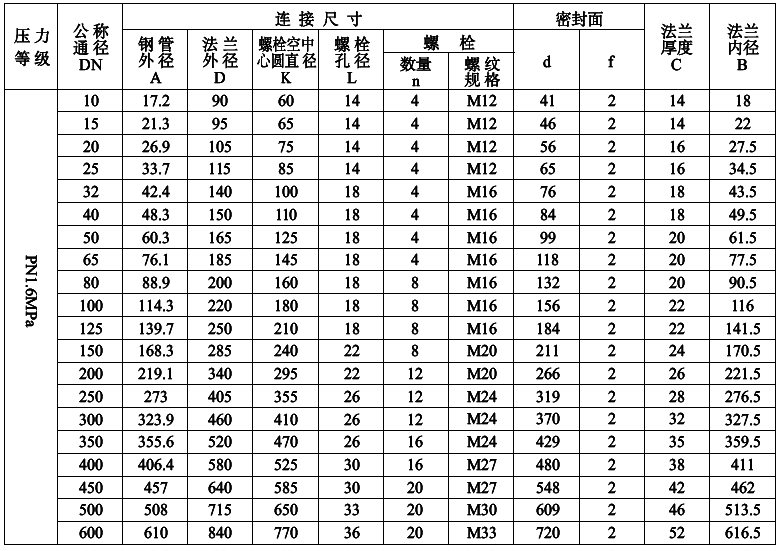

電磁流量計法蘭尺寸
①下列法蘭尺寸符合GB/T 9199-2000標準

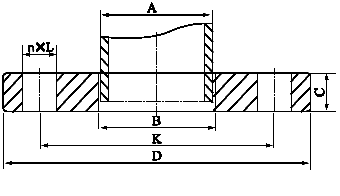

平面（FF）板式平焊鋼制管法蘭
突面（RF）板式平焊鋼制管法蘭
②下列法蘭符合GB/T 9115.1V1-2000標準

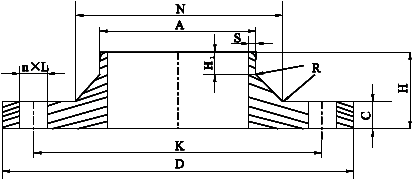

平面(FF)對焊鋼制管法蘭
衛生型智能電磁流量計的使用和選型
在食品、醫藥等衛生行業,其工藝過程往往需要定期使用高溫蒸汽進行清洗消毒,并且包括流量計傳感器在內的管線接頭部位不能有殘留的介質,以防止細菌繁殖,因此衛生行業管道與流量計聯接必須采用快速接頭形式, 即卡箍型結構。如下圖所示:
