YR-P500工業通用油位變送器原理基于外部細長的不銹鋼管、同軸絕緣導線以及被測液體共同構成的金屬金屬圓柱形電容器構成。該油位傳感器主要是利用其兩極的覆蓋面積隨被測液體液位的變化而變化，從而引起對應電容量變化的關系進行液位測量。核心元器件采用國外著名品牌高度集成的專用電容測量芯片。精密的數字化高溫度補償和抗射頻及電磁干擾電路設計，保證油位變送器具有精度高、長期穩定性好、抗干擾能力強的優點；一體化的不銹鋼機械結構設計，不銹鋼激光焊接保證產品具有優越的抗沖擊和抗震防潮能力。該系列產品具有靈活的壓力接口、電氣接口和標準信號供工業現場選擇。


昌暉油位變送器特點
◆ 方便：通過螺紋或法蘭安裝，操作簡單，密封性能好
◆ 直接：直接測量各種容器液體特別是油箱油位高度連續測量；不會對原有系統造成任何影響
◆ 智能：用戶可通過外部重新校準(需要生產廠生產時預留接口)，并可配調試軟件
◆ 穩定：一體化結構，卓越的抗沖擊、抗震動、射頻和電磁干擾，成熟穩定的電路處理，寬溫度范圍數字化補償，整體灌封，激光焊接，保證油位計能在惡劣環境有超長的使用壽命；高溫結構設計，能在高達300度介質中長期使用
◆ 多樣：油位變送器既能測量非導電介質又能測量導電介質，適應多種無腐蝕性液位(物位)測量
◆ 準確：油位變送器測量盲區范圍小(≤10mm,最小能達到5mm)，精度高

油位變送器應用

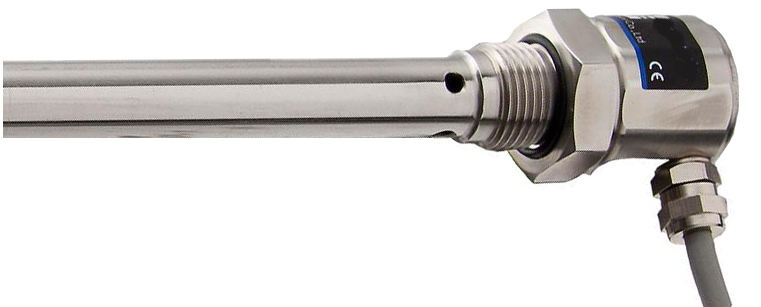

油位變送器(油位傳感器實物照片)
◆ 各種車輛油箱油位檢測
◆ 油罐液位測量
◆ 設備油箱油位檢測
◆ 發電機組燃油消耗檢測
◆ 水箱水位檢測
◆ 油罐車油量檢測

油位變送器參數
1、油位變送器量程：20mm≤量程≤3000mm(最長可生產6000mm產品，但超過3000mm就不便運輸)
2、技術指標信號輸出：4-20mA(最大輸出負載電阻600Ω，二線制或三線制)或RS485
3、油位傳感器精度：±0.25%FS(定制)；±0.5%FS(標注配置)
4、溫度漂移：0.025%FS/℃
  5、長期穩定性：優于0.1%FS/年
6、溫度補償：-20～+85℃
7、工作溫度：-40～+85℃(可選非標定制：-196～+300℃)
8、儲存溫度：-40～+100℃
9、機械振動：±20g
  10、防護等級：IP65
11、探桿材質：不銹鋼/鋁合金
12、介質兼容性：各種液位(導電/非導電)
13、額定工作壓力：0.63MPa(可選非標：5MPa)
  14、產品無現場顯示表頭


油位變送器使用安裝
1、左右對稱型油箱(箱體)，建議安裝在其中部豎直向下同；
2、運動箱體內液體會沖擊油位傳感器，長時間、持續的晃動力作用于傳感器，會使傳感器固定端產生不斷變形，長時間的周期作用，使連接處產生疲勞而發生斷裂可能。此時建議選用一體化強度高的不銹鋼結構傳感器。如果選用量程很長，大于1500mm，可以考慮在油箱底部加一個彈性支撐。

油位變送器使用注意事項
1、請檢查包裝是否完好，并核對產品型號和規格是否與您選購的產品相符；
2、使用前請先閱讀油位變送器用戶手冊；
3、不能帶電接線，接完線檢查無誤后方可通電；
4、用戶在使用時不要改動油位變送器出廠時已焊好的元器件和已接好的導線；
5、油位傳感器http://www.huatongjz.com/product/1365.html屬于精密器件，用戶在使用時請不要自行拆卸，以免造成產品的損壞 。

油位變送器選型表
