無源交流信號隔離器技術參數
輸入阻抗：電壓型≥100kΩ，電流型≤2Ω，輸入帶誤接保護
輸出阻抗：0-500Ω(端口內部電源24V時)
響應時間：＜0.15s(0-90%)(TYP)
波紋：10mVrms
無源交流信號隔離器精度：0.2%的終值
溫度系數：15ppm/k的測量值/100負載
耐壓強度：500VDC時100MΩ以上，1500VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求(等同IEC61326-1)
工作溫度：-25℃～+85℃
工作濕度：＜90%RH(無凝結水)
外殼材料：PC+ABS阻燃
無源交流信號隔離器重量：約90g
外形尺寸：厚18.3mm×寬113mm×高121mm

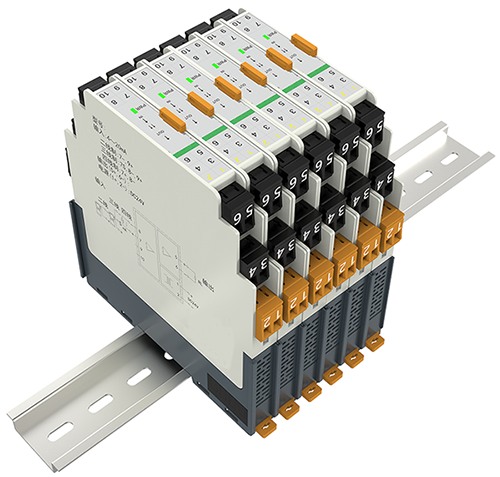

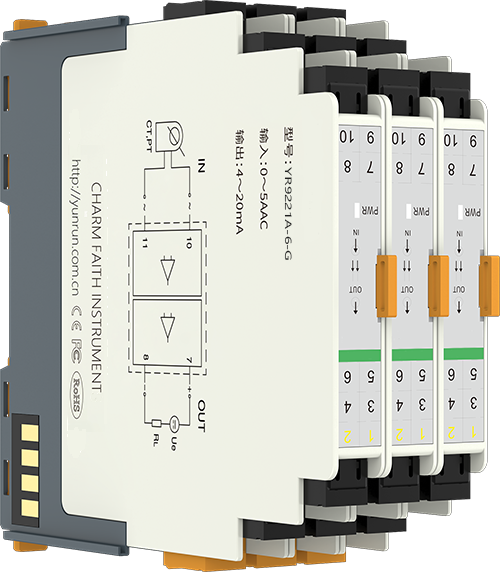

輸出側獲取能量無源交流信號隔離器
1、易連接、長壽命
2、輸入、輸出間隔離
3、自供電(輸出端取電)
4、外形小巧，厚度僅為18.3mm
4、35mm DIN導軌安裝，拔插式端子
5、高精度，高穩定性，高可靠性，低功耗設計，極低溫度漂移
輸出側獲取能量無源交流信號隔離器選型表
YR9221A-①-②
①交流輸入信號類型
[1]：0-5VAC，輸入阻抗≥100kΩ
[2]：0-10VAC，輸入阻抗≥100kΩ
[3]：0-100VAC，輸入阻抗≥100kΩ
[4]：0-265VAC，輸入阻抗≥100kΩ
[5]：0-1AAC，輸入阻抗≤2Ω
[6]：0-5AAC，輸入阻抗≤2Ω
[7]：0-10A，輸入阻抗≤2Ω
[8]：用戶特定參數
②輸出信號
[G]：二線制4-20mA輸出
常用型號舉例
①型號：YR9221A-2-G
一入一出，輸出側獲取能量無源交流信號隔離器，1路輸入0-10VAC電壓信號，1路二線制輸出4-20mA
②型號：YR9221A-6-G
一入一出兩線制交流電流變送器，輸出側獲取能量無源交流信號隔離器，1路輸入0-5AAC電流信號，1路二線制輸出4-20mA
③型號：YR9221A-4-G
一入一出兩線制交流電壓變送器，輸出側獲取能量無源直流隔離器，1路輸入0-265VAC電壓信號，1路二線制輸出4-20mA

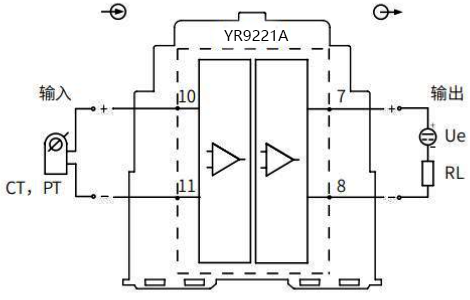

無源交流信號隔離器接線圖
