國外進口智能儀表以高品質、高穩定性和高價格為特點，尤其在高端PID調節器領域以控制算法先進、控制效果好和高穩定性讓國產儀表暫時無法超越，目前廈門宇電自動化科技有限公司AI系列溫控器和昌暉溫控器代表同行業高水品，但高端調節器市場仍被國外歐陸等品牌占據。除去高端PID調節器和一些特殊用途數字儀表國外企業優勢明顯外，智能儀表技術、性能已經國產儀表和進口儀表不分伯仲，YR-GF系列智能儀表是國產高穩定性和可靠性智能儀表代表之一。
在不斷對國內外同行普遍存在的不足進行完善基礎上，昌暉儀表結合原SWP-LED系列產品的技術優勢和二十年智能儀表生產工藝，推出全新的YR-GF系列數字智能儀表，YR-GF系列儀表外觀機構、精度等級、儀表功能、穩定性和抗干擾性能方面取得突破。
昌暉原智能儀表精度0.5％FS，用戶可訂制0.2％FS精度儀表；YR-GF系列儀表精度提升為0.2％FS，是通過整體儀表技術提升來保證的，用戶可訂制0.1％FS精度儀表，得到高精度測量值顯示。
1、儀表外殼
昌暉原儀表和國內同類型儀表存在模具粗拙、本體實際尺寸與規范尺寸存在誤差、殼體抗震結果和抗擠壓性欠佳、外觀陳舊的情況；YR-GF系列儀表外殼為自立開模，力求在材質、外觀、工藝上改良早期儀表的一系列的問題，新殼體全體外觀新奇，和進口儀表一樣高端大氣上檔次。
昌暉原儀表深度為140mm，現YR-GF系列數字顯示儀表深度為110mm，可在較小空間安裝使用。
2、按鍵
昌暉原儀表按鍵為四個(分別為SET鍵、▲鍵、▼鍵和復位鍵)，按鍵機構國內同行基本一致，用戶反饋存在按鍵失靈、觸摸不到按鍵和復合按鍵操作不易完成等問題(在需要經常按鍵操作的手操器等儀表上)；YR-GF系列儀表采用橡膠輕觸按鍵四個(分別為確認鍵、▲鍵、▼鍵和左移鍵)、操作手感好、采用韌性強的材質運用時不易破損。按鍵裝置構造上完全處理了原有構造不當，呈現按鍵失靈、觸摸不到按鍵等質量問題。YR-GF系列儀表取消了復位鍵，增加了左移鍵(用戶快速移動光標或小數點至需要修改數值的位置)，操作更簡便。
3、儀表面膜
昌暉原儀表、國內同類型儀表和多數進口數字顯示儀表均采用傳統PVC面膜。原傳統面膜運用壽命不長，如果用戶頻進行按鍵操作，按鍵位置的面膜一段時間后易出現破損的現象(在手操器等儀表上此情況尤為突出)，影響儀表的全體美觀；傳統面膜由雙面膠粘貼在儀表面板上，儀表裝配工人工粘貼面膜時位置的精準程度會影響儀表外觀細節；如果面膜粘貼細節處理不足時且儀表工作溫度轉變跨度大的狀況下容易呈現面膜翹起的現象；PVC面膜儀表在光線直射儀表面板情況下，數碼管顯示清晰度變差。YR-GF系列數字顯示儀表面膜選用透明亞克力制造美觀耐用，當溫度跨度大時也不會呈現分明的彎曲景象，且面板構造設計上契合IP64的防護規范，無論在強光或光線很弱情況下，儀表顯示清晰可見。
4、接線端子
原昌暉儀表接線端暴露，沒有作防護處置，存在平安隱患；YR-GF系列儀表接線端運用有機玻璃擋板防護，可避免現場人員手直接接觸到接線端子，操作更安全。昌暉原160×80mm外形儀表在拔出儀表機芯時必須要拆除儀表所有接線，YR-GF全系列儀表拔插儀表機芯時不用拆除儀表接線，方便現場維護。

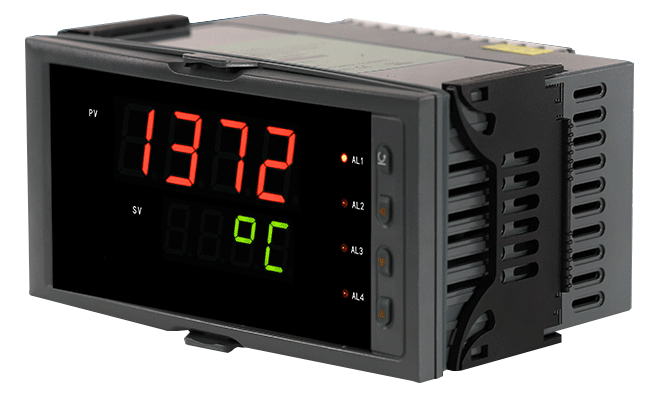

YR-GF系列智能數字儀表

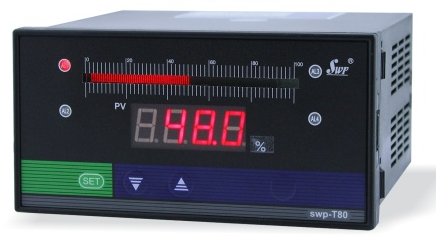

SWP-LED系列智能數字儀表
5、儀表配件
昌暉原儀表運用分離元件較多，雖然選用優質電子元器件，但器件溫漂系數高；昌暉在YR-GF系列儀表選材上更加重視，電子元器件均向國際知名廠商設立在中國大陸的一級代理采購，通常貼片電阻運用溫漂系數為50PPM/℃，精細電阻運用溫漂系數為25PPM/℃，整機溫漂≤50PPM/℃；整機采用高質量的器件不只可以包含輸入、輸出旌旗燈號的長時間不變性，而且將儀表因溫度轉變對精度的影響降到最低，使YR-GF系列數字顯示儀表在長期運用中精確無誤。
昌暉原儀表構造復雜、結構需要優化、功能復雜的儀表內部跳線多，生產工藝需要進一步提高，這些因素使儀表一次組裝及格率在96%、生產成本與原材料成本高、運用線性電源(使用變壓器)致使儀表整機龐大沉重和抗震動結果差。YR-GF系列數字顯示儀表采用SMT貼片生產工藝，運用進口貼片機生產，電路板三防工藝處理，儀表一次組裝及格率99%；采用開關電源，大大削減儀表重量；采用模塊化構造，無需添加任何跳線，防止了跳線能夠帶來的空間攪擾；儀表機芯與殼體采用拔插式裝置(不用拆除儀表端子上的接線)，現場改換更便利和快捷；PCB板輸入銅鉑采用外表鍍金處置，接觸阻抗小，不影響熱電阻旌旗燈號的測量精度，震動大等苛刻場所也能長期穩定可靠運行。
昌暉儀表原有儀表抗干擾在國產儀表中也屬于上乘，YR-GF系列數字顯示儀表抗干擾性能更加優越。經由測試旌旗燈號擾群脈沖攪擾為品級0.25kV/5kHz，電源端口品級0.5kV/5kHz，有了大幅提升，儀表抗干擾能力提升，大大開辟了YR-GF儀表的運用范疇。

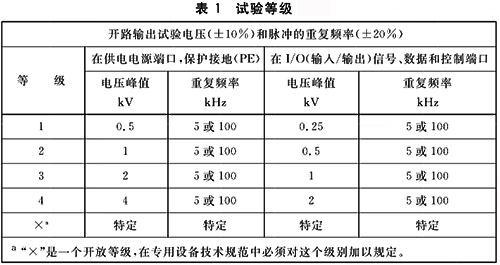

YR-GF系列智能儀表在電路設計和構造設計都做了抗干處理，抗干擾能力不亞于進口原裝儀表。在外部EMC電磁攪擾實驗室經由重復實驗獲得輸入旌旗燈號：抗群脈沖攪擾到達GB/T24111-2009《工業機械電氣設備 電快速瞬變脈沖群抗擾度試驗規范》品級三級(1kV/5kHz)，局部產品可到達GB/T24111-2009規范品級四級(2kV/5kHz)；電源端口：抗電源群脈沖攪擾到達GB/T24111-2009規范品級三級(2kV/5kHz)，局部儀表可到達GB/T24111-2009規范品級四級(4kV/5kHz)；可避免高達8000V的接觸靜電的放電沖擊。
6、儀表性能
昌暉原儀表輸入、輸出精度在0.5%精度以內，模仿量輸出不變，溫漂稍高；原構造延用28年前設計，不合理部分因結構限制只能做小幅調整，無法做根本性改變，小尺寸儀表的不變性差、液晶儀表存在偶爾顯示異常、抗震動稍差等質量瑕疵問題，儀表的總體返修率在4‰；YR-GF系列儀表因?yàn)槿w構造設計合理，設計上愈加注重電磁攪擾的兼容性，內部無跳線設計削減電磁的空間攪擾的隱患；模塊化設計進步儀表的全體功能，小尺寸儀表構造上帶來的攪擾問題也不再存在，儀表的返修率在3‰以內。
昌暉原儀表和國內同行同類型儀表輸入、輸出、電源均未加防護處理，假如現場工作人員誤操作等均有可能造成儀表不可恢復的損壞。YR-GF系列儀表針對這些問題分別做了完善，力求與國際先進的進口儀表性能一致：
1、輸入防護
直流電流輸入局部增強輸入旌旗燈號的過流和過壓維護，如果用戶在現場因?yàn)榻泳€錯誤或現場一次儀表故障導致的過流、過壓，形成儀表輸入部分的損壞，當故障毛病消除后儀表恢復正常運用。
2、饋電防護
饋電輸出運用熱敏電阻自恢復來防護，如果用戶在現場因?yàn)榻泳€錯誤以及現場一次儀表故障導致的過流、過壓，形成儀表輸入部分的損壞，當毛病消除后儀表恢復正常運用。
3、通信防護
RS485通信輸出添加熱敏維護電路，避免接線錯誤形成的損壞，例如220交流電流接入的狀況下不損壞儀表硬件
4、電源防護
220V交流電源輸入局部，YR-GF系列數字顯示儀表運用最新科技的熱壓敏組合一體化器件，比昌暉原儀表分離電子元件保護更好，牢靠地避免雷擊、浪涌對儀表電源的毀傷。
5、儀表操作
YR-GF系列儀表和原儀表均需要密碼鎖CLK=132時才能對儀表進行儀表內部參數修改，原儀表為同時按壓SET鍵和▲鍵進行密碼解鎖，因使用中按鍵接觸不好或用戶操作不協調，有用戶不能正常進入儀表二級參數設定界面，YR-GF儀表在CLK=132時長按SET鍵即進入儀表二級參數設定界面。
YR-GF系列儀表取消儀表復位鍵，原儀表復位鍵由SET鍵(長按)替代；YR-GF系列儀表增加左移鍵，在參數修改過程中減少用戶按鍵操作次數，及時快捷。
YR-GF儀表增加儀表出廠預設值復位功能，對儀表參數不熟悉出現錯誤設置，而無法逐一恢復到正確設置的用戶，可輕松一鍵還原出廠正確預設值，有效避免參數設置錯誤導致的控制錯誤或事故。
6、儀表內部算式
昌暉原有儀表操作稍顯復雜；原調節器采用經典控制算法，在壓力、流量、液位等過程控制中效果很好，但在溫度控制領域控制效果不理想，這是由于儀表內部控制程序及PID控制算法的局限性所致；YR-GF系列儀表為傻瓜式操作，操作更簡潔；PID調節器算法融合經典控制算法、專家PID算法和人工智能算法多種算式，在壓力、流量、液位等過程控制中非常好，作為溫控儀時控制精度達±0.1℃，無超調，無欠調，自整定功能強大，達到國際先進水平優化儀表的內部算式；YR-GFQ貿易結算流量積算儀引入商業結算算式，核算公式采用國際規范規則，可適配各種流量傳感器，適用于蒸氣、壓縮空氣、熱水等介質測量累積和貿易結算。
7、顯示分辨率
昌暉原儀表在熱電偶輸入時，顯示分辨率為1℃；在Pt100輸入時，顯示分辨率為1℃(Pt100輸入設置為Pt100.1時，顯示分辨率為0.1℃)；銅電阻輸入時顯示分辨率為0.1℃；其他輸入信號分辨率由小數位數決定。YR-GF系列數字顯示儀表熱電偶和熱電阻輸入時為0.1℃，其他輸入信號分辨率由小數位數決定。
8、顯示窗口
昌暉原常規顯示控制儀數碼顯示窗口為一個(雙屏顯示儀表要訂制，SV窗口固定顯示報警值)，YR-GF系列顯示控制儀為雙屏顯示，PV窗口和原儀表一樣顯示測量值，SV窗口可顯示單位、報警值或不顯示(根據參數設置決定SV窗口顯示內容)。
9、輸入信號類型增加
昌暉原常規顯示控制儀可以自由切換的輸入信號類型為17種，其他輸入信號類型需要訂制；YR-GF系列顯示控制儀輸入信號增加到36種，技術國內領先，儀表適用性更好，可以有效降低用戶和代理商不同輸入類型儀表庫存量。
10、儀表種類
YR-GF儀表按照用戶實際功能，增加了四回路顯示控制儀、水質分析儀表、電力儀表等，使數字顯示儀表系列品種更加齊全，云南昌暉儀表制造有限公司是國內少數能生產全系列各種功能二次儀表廠家之一，以高品質高性價比二次儀表滿足各種工況的需要。
11、儀表參數設置
YR-GF系列儀表參數顯示符號有少部分與原儀表不同，參數設置方法與昌暉原儀表完全一致。
12、儀表接線圖

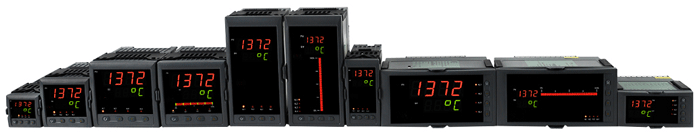

昌暉原儀表有160×80mm、80×160mm、96×96mm、48×96mm、96×48mm和48×48mm七種外形，YR-GF系列數字顯示儀表外形也有這七種；原儀表不同外形尺寸儀表接線端子數量、位置都不相同，同一種功能但外形不同儀表接線圖各不相同；YR-GF系列儀表除72×72mm、48×48儀表外，其他同一種功能但外形不同儀表接線圖是一樣的，可以有效提高儀表接線效率和減少儀表接線錯誤概率。
SWP-LED系列智能儀表以品質和高市場占有率被各行業用戶熟知，昌暉儀表制造有限公司將不斷提高產品性能和服務，在我國顯示控制儀領域給用戶提供更多國貨精品。伴隨來智能數字顯示儀表技術和市場日愈成熟，國外進口儀表大量涌入，智能數字顯示儀表生產廠之間的競爭加劇，只有高性價比智能儀表才能在競爭中獲得用戶親睞！
