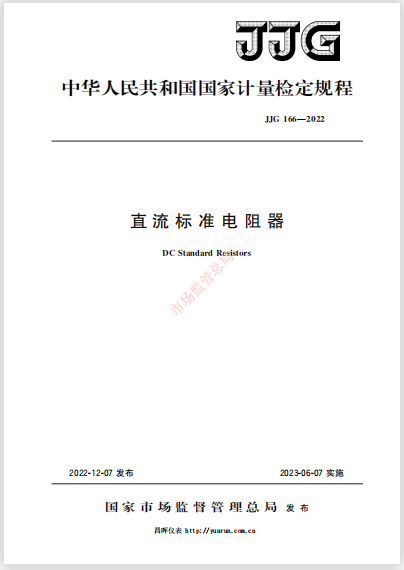

JJG166-2022《直流標準電阻器》由國家市場監督管理總局2022年12月7日首次發布，2023年6月7日實施。JJG166-2022《直流標準電阻器》代替JJG166-1993直流標準電阻部分。
JJG166-2022《直流標準電阻器》計量檢定規程目錄
引言(Ⅱ)
1 范圍(1)
2 引用文件 (1)
3 術語(1)
4 概述(3)
5 計量性能要求(3)
5.1 基本誤差(3)
5.2 偏差(4)
5.3 準確度等級(4)
6 通用技術要求(5)
6.1 外觀及結構要求(5)
6.2 電阻器的溫度、相對濕度和功率的使用條件和參比條件(5)
6.3 絕緣電阻(7)
6.4 溫度影響(7)
7 計量器具控制(7)
7.1 檢定條件(7)
7.2 檢定項目和檢定方法(9)
7.3 檢定結果的處理(13)
7.4 檢定周期(13)
附錄 A 檢定原始記錄格式(14)
附錄 B 檢定證書/檢定結果通知書內頁格式 (第2頁)(16)
附錄 C 檢定證書/檢定結果通知書檢定結果頁式樣 (第3頁)(17)
附錄 D 工作基準電阻成組傳遞一等標準電阻量傳說明(19)
按照歐姆定律，電阻定義是當測量電位引線的導體中無熱電動勢時，電位測量端的電勢差U除以流過電阻的電流I，即R=U/I，其SI單位為Ω。直流標準電阻器是工作在直流狀態下的標準電阻器。
◆電阻工作基準器(組)，包括標稱值為1Ω的基準器和10-3Ω，10-2Ω，10-1Ω，10Ω，102Ω，103Ω，104Ω，105Ω共8個電阻基準器組成的基準組；
◆一等電阻標準器，包括標稱值為10-3Ω，10-2Ω，10-1Ω，1Ω，10Ω，102Ω，103Ω，104Ω，105Ω，106Ω，107Ω的電阻標準器共11個；
◆二等電阻標準器，包括標稱值為10-3Ω，10-2Ω，10-1Ω，1Ω，10Ω，102Ω，103Ω，104Ω，105Ω，106Ω，107Ω，108Ω和109Ω的電阻標準器共13個；
◆0.0005級及以下等級的電阻工作計量器具，包括標稱值為10-4Ω，10-3Ω，10-2Ω，10-1Ω，1Ω，10Ω，102Ω，103Ω，104Ω，105Ω，106Ω，107Ω，108Ω，109Ω，1010Ω，1011Ω，1012Ω，1013Ω，1014Ω共19個。
除以上量值的單值標準電阻器可參照JJG166-2022檢定規程執行。
JJG166-2022《直流標準電阻器》檢定規程不適用于：
a)僅作為電量比率器的單值或多值電阻器和單盤或多盤十進電阻器，如哈蒙量具、直流電阻箱、分壓器、分流器等；
b)僅在電路中作永久性安裝元件的電阻器及僅作調節用的電阻器；
c)在交流或脈沖電路中使用的電阻器；
d)僅作為電測儀器附件而不能單獨使用的串聯或并聯電阻器；
e)有源電阻器；
f)工作電壓大于1kV的高值電阻。
